Первый автомобильный кран с грузоподъемностью 55 тонн, производства Клинцовского автокранового завода. Имеет самый большой опорный контур и самую длинную стрелу в своем классе.
Стрела и система телескопирования
Четырехсекционная телескопическая стрела длиной 11,3—36,3 метра во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и, в соответствии с тенденциями мирового краностроения, имеют овалоидное сечение, которое обеспечивает безупречные прочностные и грузовысотные характеристики.
Набор опций

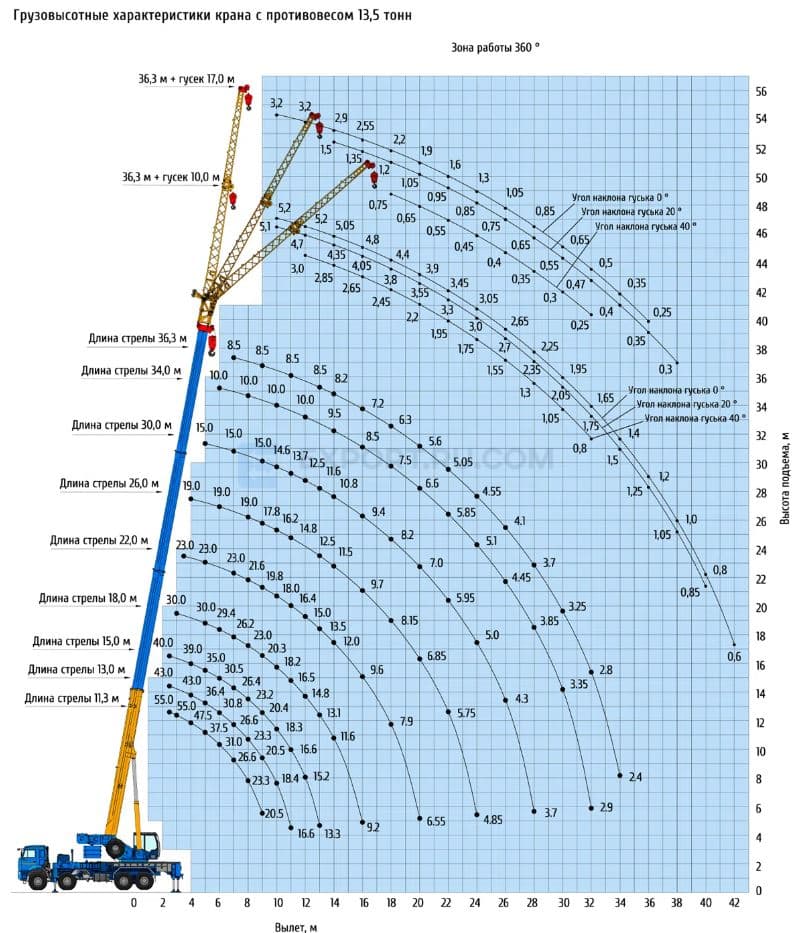

Стрела может быть дополнительно оснащена решетчатым гуськом длиной 10 и 17 метров с изменяемым углом наклона (0°, 20°, 40°) что позволяет обеспечить стреле наибольшую зону обслуживания. Использование в работе дополнительных отдельно возимых противовесов общей массой 13,5 тонн позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, что обеспечивает наилучшие показатели среди аналогичных кранов данной размерной группы.Установка гуськов и дополнительных противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов.
Также доступно комплектовать кран двойным остеклением, дополнительным утеплением, второй отопительной установкой в кабине управления и маслоохладителем.
Возможна установка рабочей платформы для персонала, максимальная высота подъема – 39 метров
Опорный контур
Опорный контур составляет 8,4 х 8,0 метров. Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на не полностью выдвинутых балках выносных опор, опорный контур в таком случае составляет 7,64 х 5,14 метров.
Система безопасности
Безопасную работу крана обеспечивает микропроцессорный ограничитель нагрузки, показатели которого отражаются на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен координатной защитой крана для работы в стесненных условиях и блоком телеметрической памяти. Автокран также защищен от опасного напряжения для работы вблизи линий электропередач.
Основные параметры
Грузоподъемность
55 тонн
Длина стрелы
36,3 м
Шасси
КАМАЗ-6560 (8х8)
Технические характеристики
| Характеристика | Значение |
|---|---|
| Грузоподъёмность миди максимальная, т | 55,0 |
| Максимальный грузовой момент, кНм (тм) | 1863,9 (190,0) |
| Высота подъёма максимальная, м | 37,5 |
| Высота подъёма при максимальном вылете, м | 5,5 |
| Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м | 40,0 |
| Вылет при максимальной грузоподъёмности, м | 3,2 |
| Вылет минимальный, м | 2,5 |
| Максимальная масса груза, с которой допускается телескопирование стрелы, т: | 6,0 |
| База, м | 2,06 + 4,0 + 1,44 |
| Колея, м: | |
| – передних колёс | 2,09 |
| – задних колёс (между серединами двойных скатов) | 2,09 |
| База выносных опор, м | 8,4 |
| Расстояние между выносными опорами, м: | 8.0 |
| Задний габарит, м | 3,3 |
| Радиус поворота, м | 13,2 |

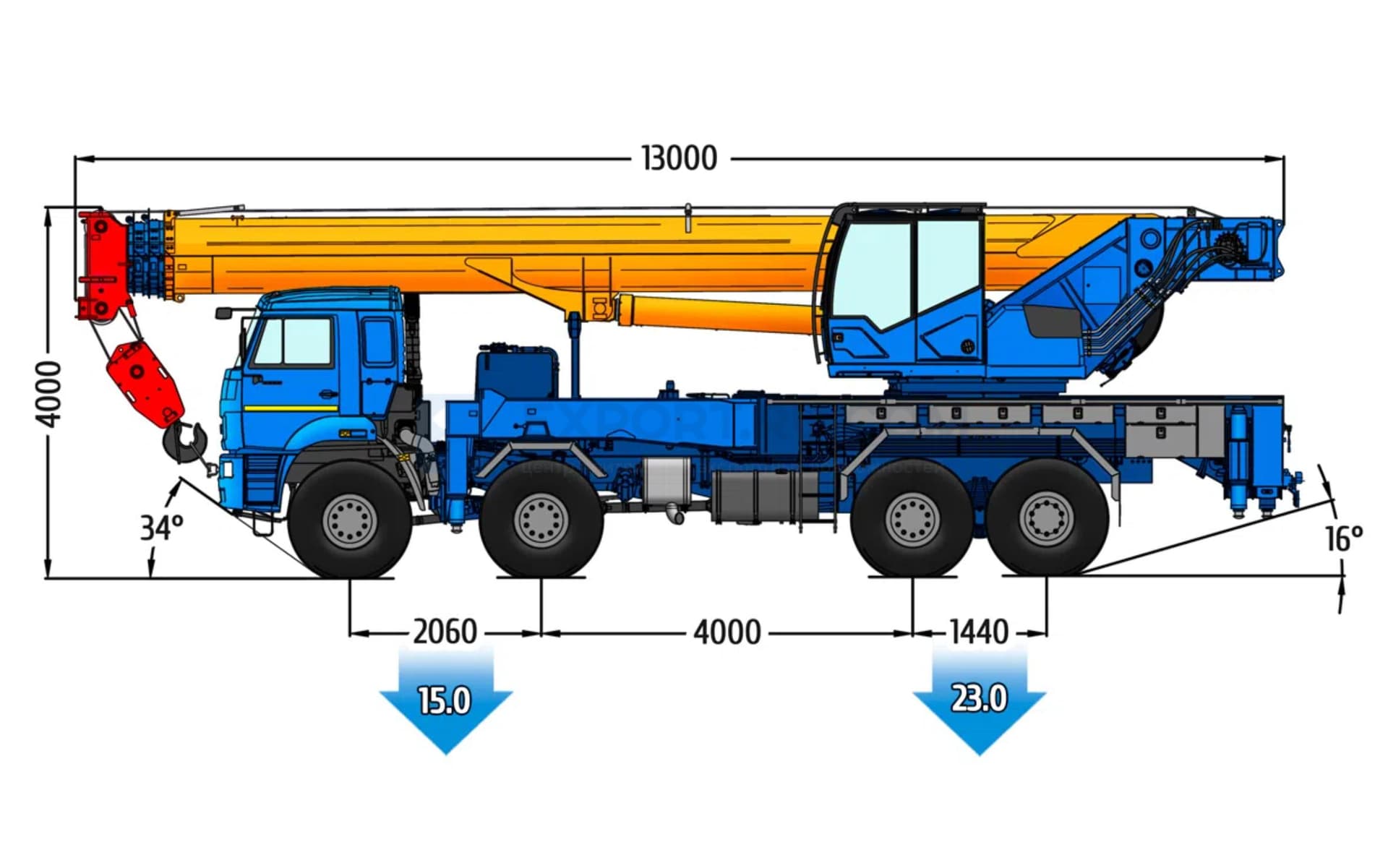

| Габаритные размеры крана (длина х ширина х высота), м | 13,2 x 2,55 x 4,0 |
| Скорости передвижения: | |
| – крана транспортная (своим ходом), км/ч | 5 – 50 |
| – крана транспортная на буксире, км/ч | 5 – 40 |
| Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более | 0,25 (15) |
| Скорость механизма поворота (частота вращения), рад/с (об/мин): | |
| – наименьшая, не более | 0,073 (0,7) |
| – наибольшая, с грузом, не менее | 0,125 (1,2) |
| Угол поворота, рад (°) | 6,28 (360) |
| Масса крана и его основных частей, т: | |
| – масса крана в транспортном положении | 38,0 |
| – масса противовеса | 3,5 + 5,0 + 5,0 |
| – масса стрелы | 8,2 |
| – масса крановой установки | 24,2 |
| – масса гуська | 1,27 |
