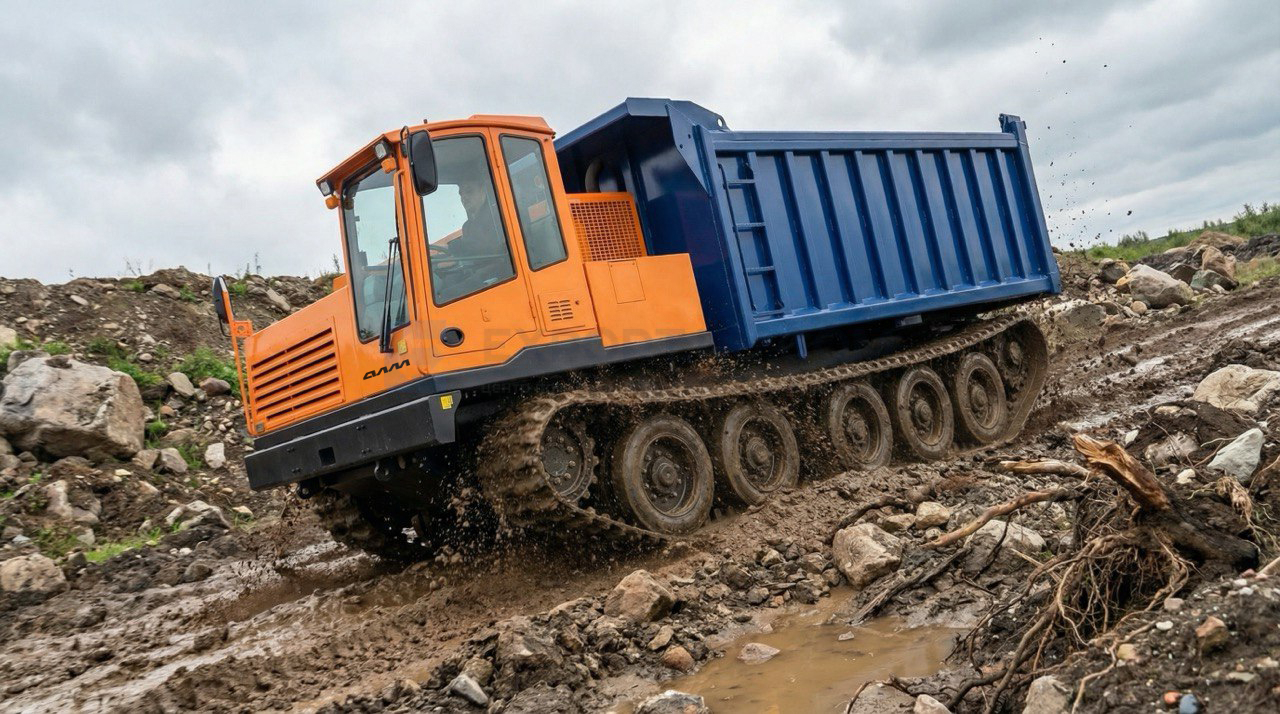

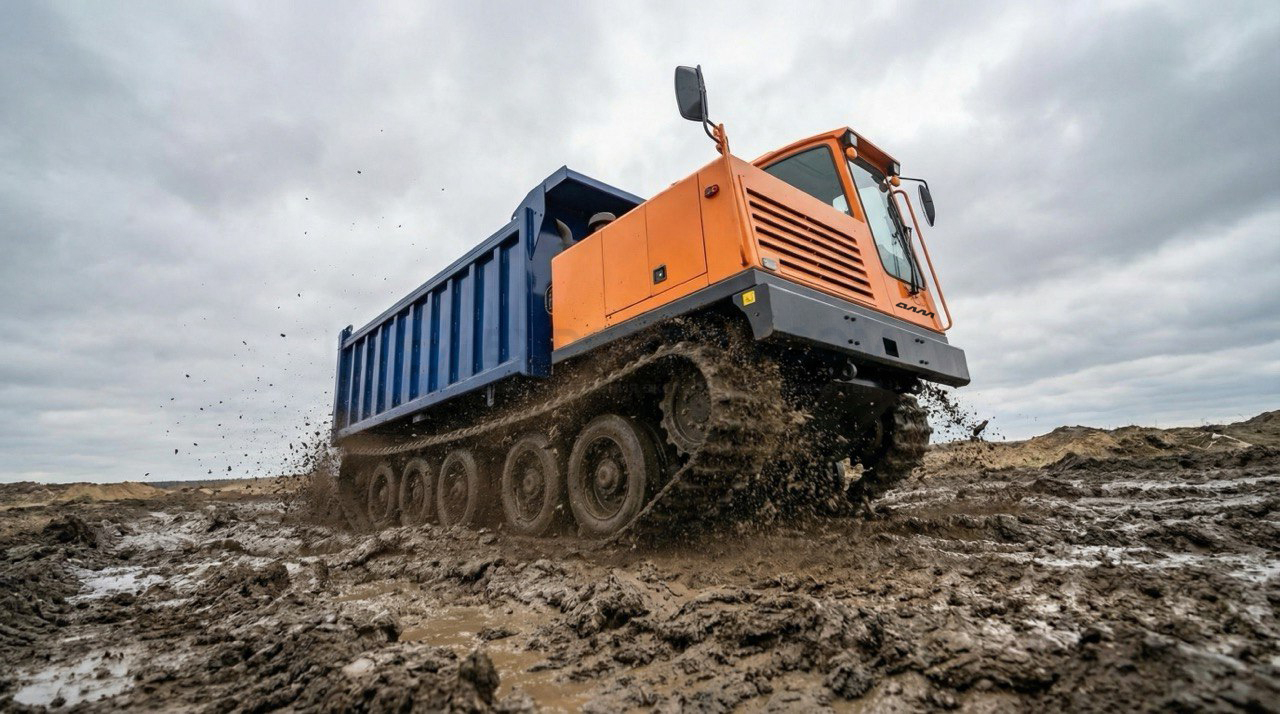

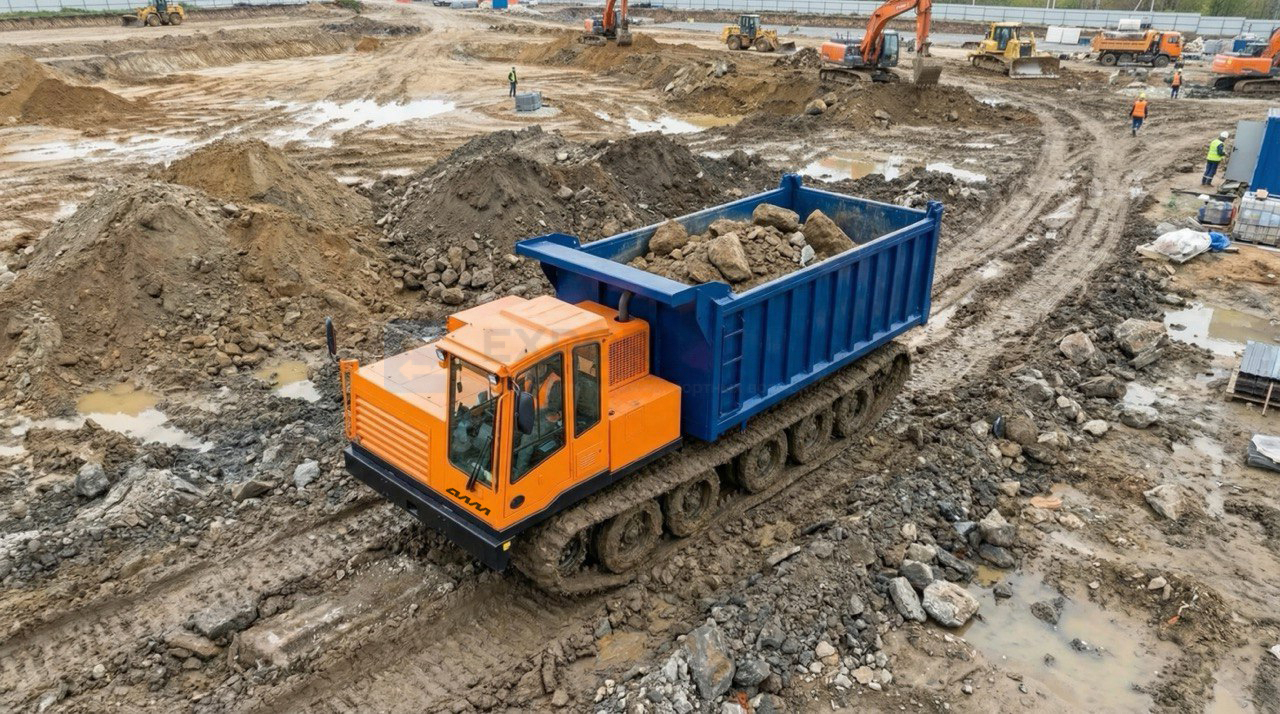

Гусеничный самосвал АЛМ-1100
Машина предназначена для перевозки сыпучих грузов (до 15 тонн) и оснащена кузовом с задней разгрузкой, обеспечивающей точечную и контролируемую выгрузку
Гидростатическая трансмиссия обеспечивает плавное и точное управление скоростью, позволяя оператору уверенно маневрировать в сложных условиях. Такая система делает работу максимально комфортной, а транспортировку экономичной и безопасной.
Широкая гусеница 1100 мм с резиноармированной лентой и стальными грунтозацепами обеспечивает высокую проходимость и надёжное сцепление на любом рельефе от болота и снега до рыхлого грунта.
Техническиехарактеристики
Комплектация:
- опорные катки — по пять с каждой стороны;
- 1-но — местная кабина;
- двигатель ЯМЗ-536 (312л.с.);
- гусеница 1100 мм резиноармированная со стальными грунтозацепами;
- защитные решетки;
- предпусковой жидкостный подогреватель;
- автономный отопитель;
- вид топлива – дизельный;
- гидростатическая трансмиссия;
- удельное давление на грунт, до 0,38 кгс/см2 ;
Самосвальное оборудование
Самосвальное оборудование (задняя разгрузка, 20 м3, грузоподъемность 15 т)
Габаритные размеры машины, мм (не более)
| Длина, мм | 8400±100 |
| Ширина, мм | 3480±10 |
| Высота, мм | 3100±20 |
Комплектация
| Количество мест | 1 |
| Автономный отеплитель | Наличие |
| Зависимый отеплитель | Наличие |
| Кондиционер | Наличие |
| Предпусковой жидкостный подогреватель | Наличие |
Ходовая часть
| Тип движителя | Гусеничный |
| Колея, мм | 2380 |
| База продольная, мм | 4600 |
| Ширина гусениц, мм | 1100 (Резиноармированная со стальными грунтозацепами, возможен вариант производства гусеницы 800мм)
|
| Количество опорных катков, шт. | 10 |
| Дорожный просвет, мм | 500 |
| Глубина преодолеваемого брода, м | 1,0 |
| Скорость, км/ч | 0…10 |
Масса, кг
| Эксплуатационная, кг | 22 600 |
| Максимальная технически допустимая, кг | 37 600 |
| Удельное давление на грунт, кгс/см2 | 0,22/0,38 |
Двигатель
| Тип | Шестицилиндровый, четырехтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха |
| Модель | ЯМЗ-536 |
| Количество цилиндров | 6 |
| Расположение цилиндров | Вертикальное, рядное |
| Рабочий объем цилиндров, л | 6,65 |
| Способ смесеобразования | Непосредственный впрыск топлива |
| Мощность двигателя, кВт (л.с.) | 229 (312) |
| Охлаждение | Жидкостная, с принудительной циркуляцией |
Трансмиссия (привод хода)
| Тип | Гидростатический |
Гидронасосы
| Тип | Аксиально-поршневой регулируемый |
| Количество, шт. | 2 (тандем) |
| Объем рабочий максимальный, см3/об | 135+135 |
| Давление номинальное, МПа | 42 |
| Давление максимальное, МПа | 45 |
Гидромоторы
| Тип | Аксиально-поршневой регулируемый |
| Количество, шт. | 2 (по одному на левый и правый борт) |
| Объем рабочий максимальный, см3/об | 165+165 |
Система охлаждения трансмиссии
| Тип | Активный |
| Привод вентилятора маслоохладителя | Гидравлический |
Самосвальное оборудование
| Объем, м3 | 20 |
| Грузоподъемность, т | 15 |
