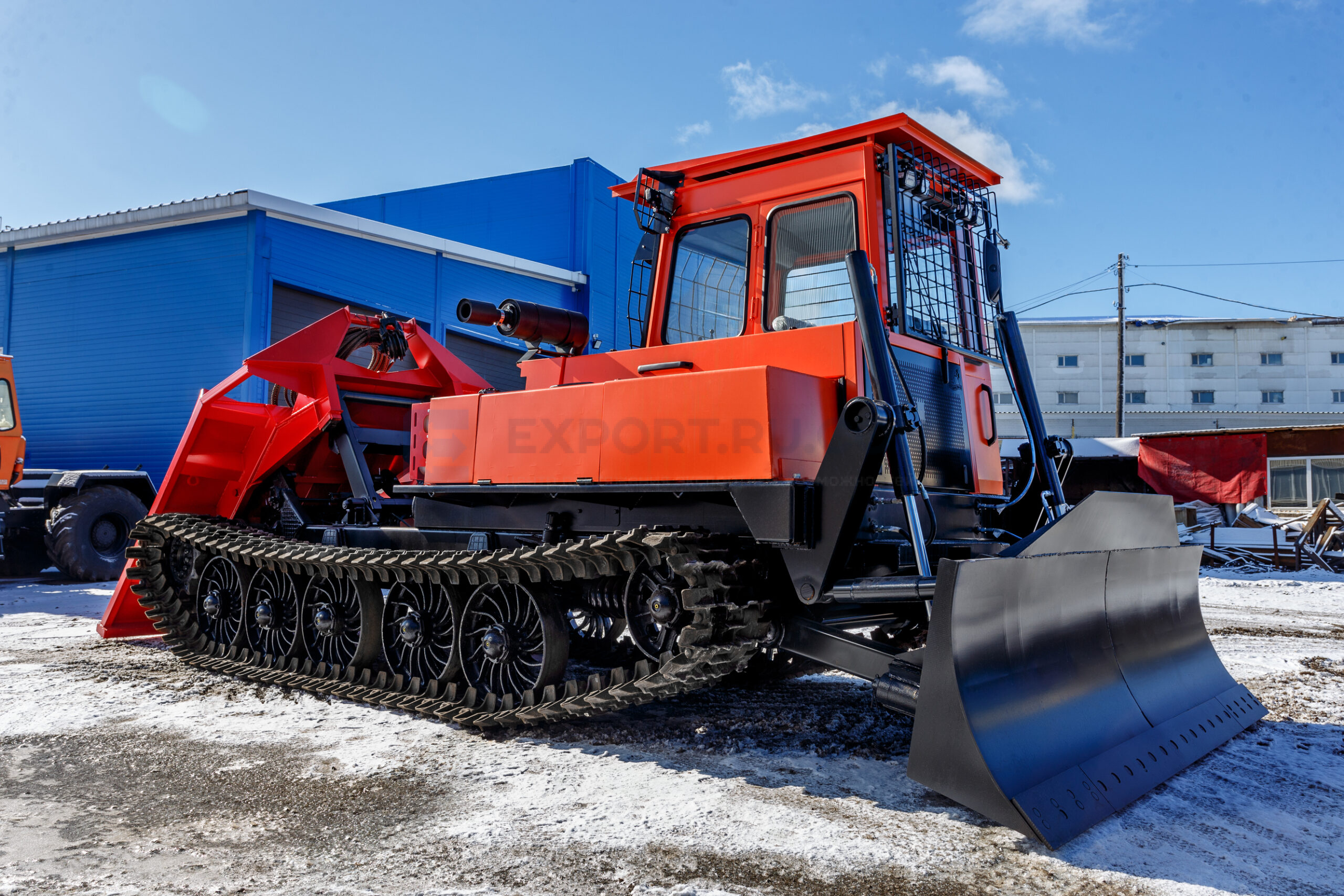

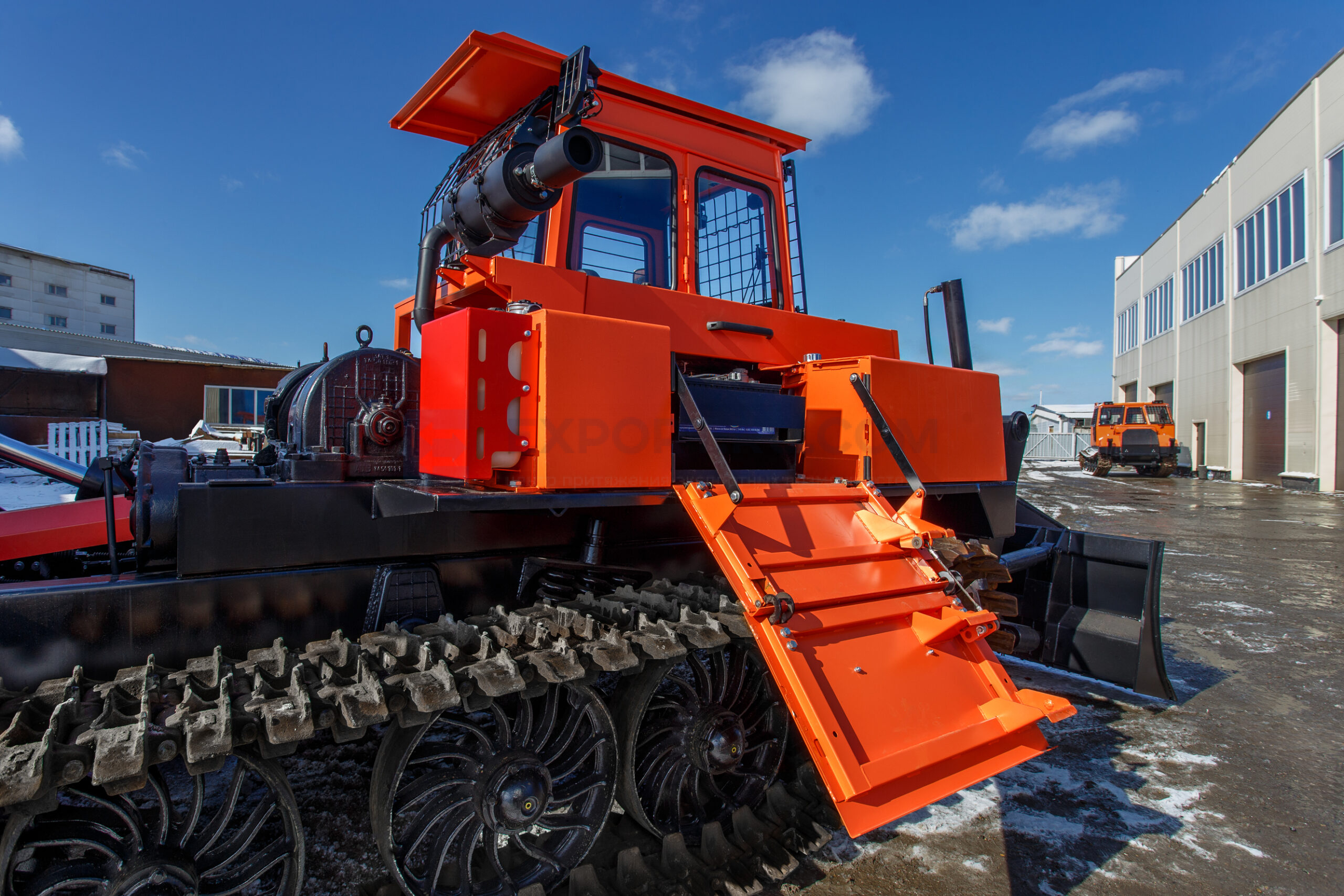

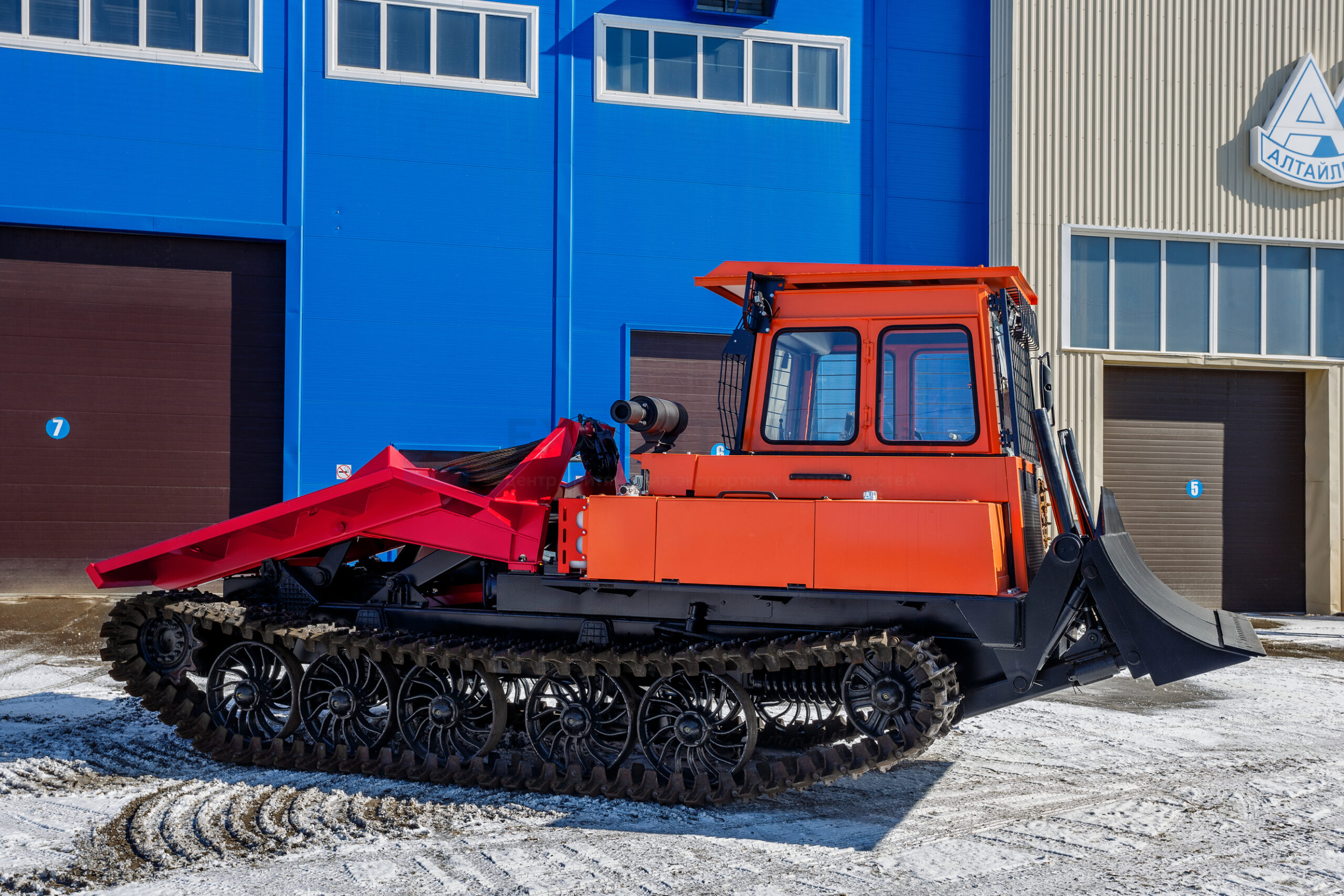

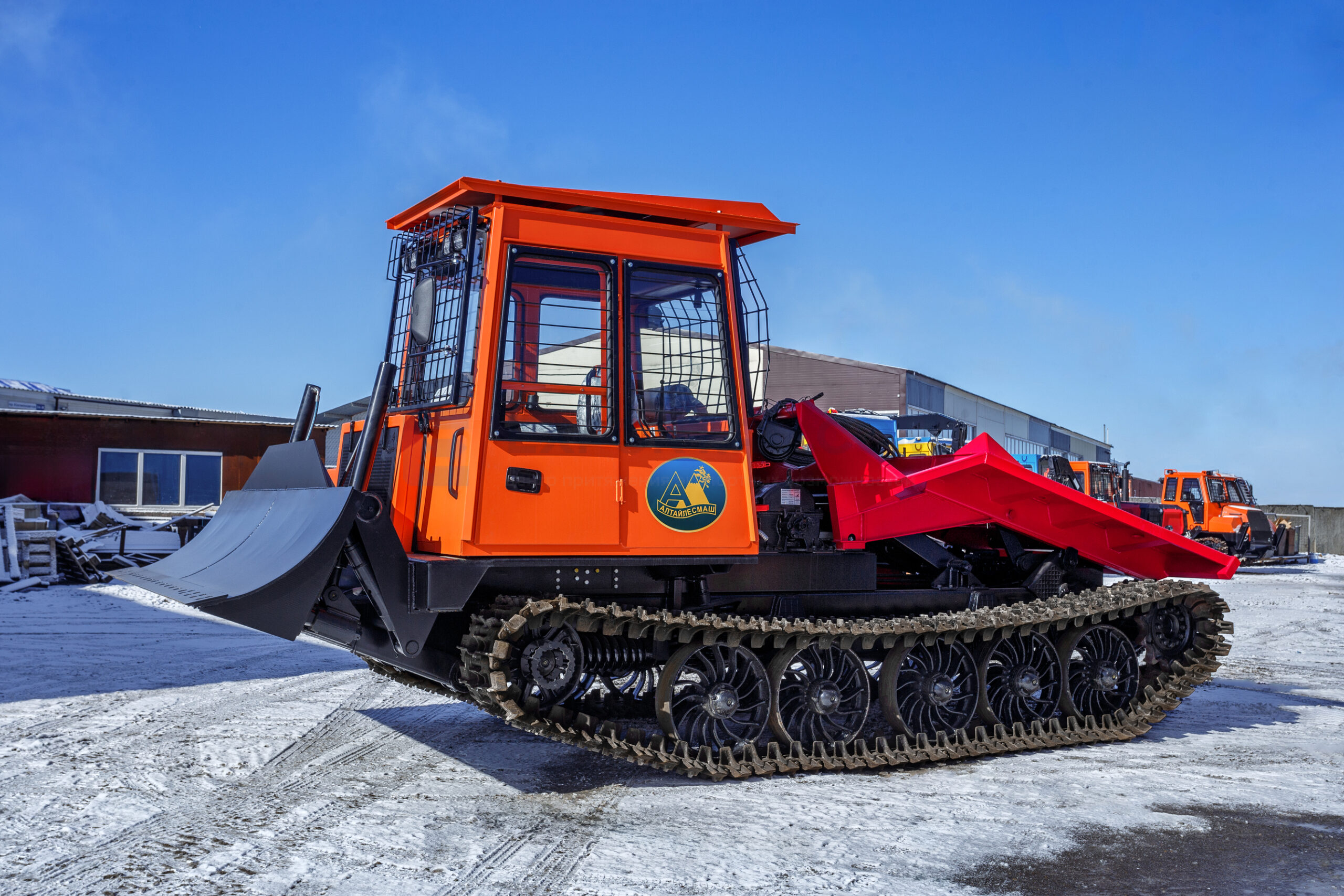

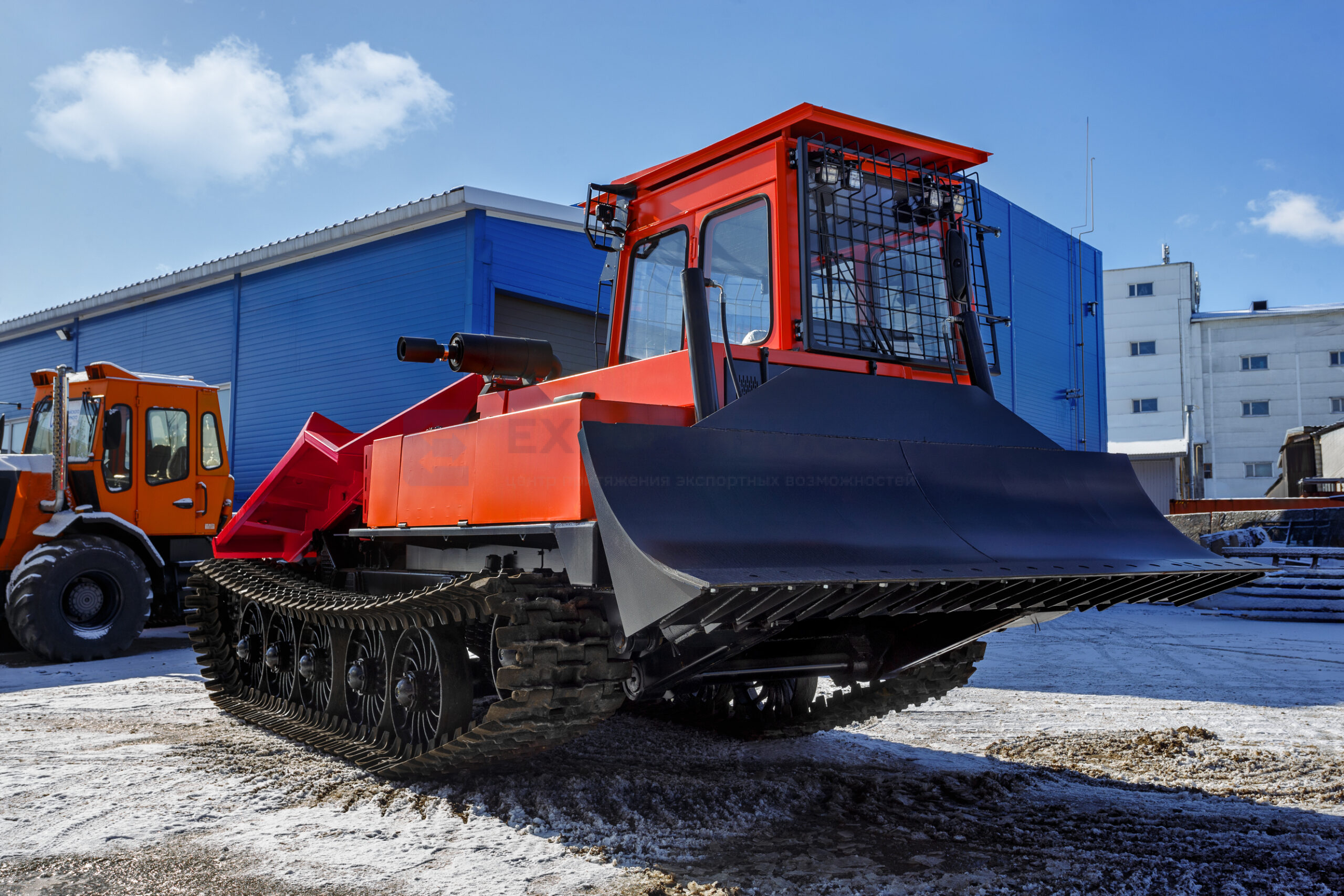

Гусеничный трелевочный трактор ТТ-4
Техническиехарактеристики
Комплектация:
| Базовое шасси | МТЧ-4 |
| Габаритные размеры машины, мм: | |
| – длина | 7060 |
| – ширина | 2550 |
| – высота | 2980 |
| Масса, кг: | |
| – конструкционная | 14935 |
| – эксплуатационная | 15450 |
| Тяговый класс | 4 |
| Дорожный просвет, мм | 537 |
| Максимальная глубина преодолеваемого брода, мм | 800 |
| Ширина гусениц, мм | 500 |
| Двигатель | ЯМЗ-236М2 |
| Количество цилиндров | 6 |
| Рабочий объем цилиндров, л | 11,15 |
| Мощность эксплуатационная, кВт (л.с.) | 132(180) |
| Тип системы охлаждения | жидкостная, с принудительной циркуляцией |
| Подвеска | полужесткая, рычажно-балансирная с четырьмякаретками, передние каретки подрессоренные |
| Трансмиссия | механическая с ленточными тормозами |
| Коробка передач | 4-ступенчатая с подвижными шестернями |
| Муфта сцепления (установлена на дизеле) | двухдисковая постоянно замкнутого типа с гасителем крутильных колебаний |
| Число передач: | |
| – переднего хода (с реверс-редуктором) | 4(8) |
| – заднего хода (с реверс-редуктором) | 1(4) |
| Скорость движения, км/ч | 2,82…12,63 |
| Механизм поворота | планетарный, сдвоенный, одноступенчатый с двумя сухими ленточными планетарными
и двумя остановочными тормозами |
| Кабина | 1-местная, цельнометаллическая, каркасная, шумовиброизолированная |
| Максимальная допустимая вертикальная нагрузка, кН (кгс) | 68,7 (7000) |
| Максимальное расчетное тяговое усилие лебедки, кН (кгс) | 138 (14000)
|
| Тросоемкость барабана лебедки (при диаметре каната 22,5 мм) | 50 м |
