Хемилюминесцентный газоанализатор ЕН3000М
Область применения
Газоанализатор ЕН3000М в зависимости от исполнения предназначен для непрерывного измерения содержания оксида азота (NO), диоксида азота (NO2) и суммарного содержания оксидов азота (NOx) в промышленных выбросах теплоэнергетической, химической, нефтехимической, металлургической и других отраслях промышленности.
- Принцип действия – хемилюминесцентный
- Способ отбора пробы – принудительный
- Тип газоанализатора – стационарный, непрерывного действия

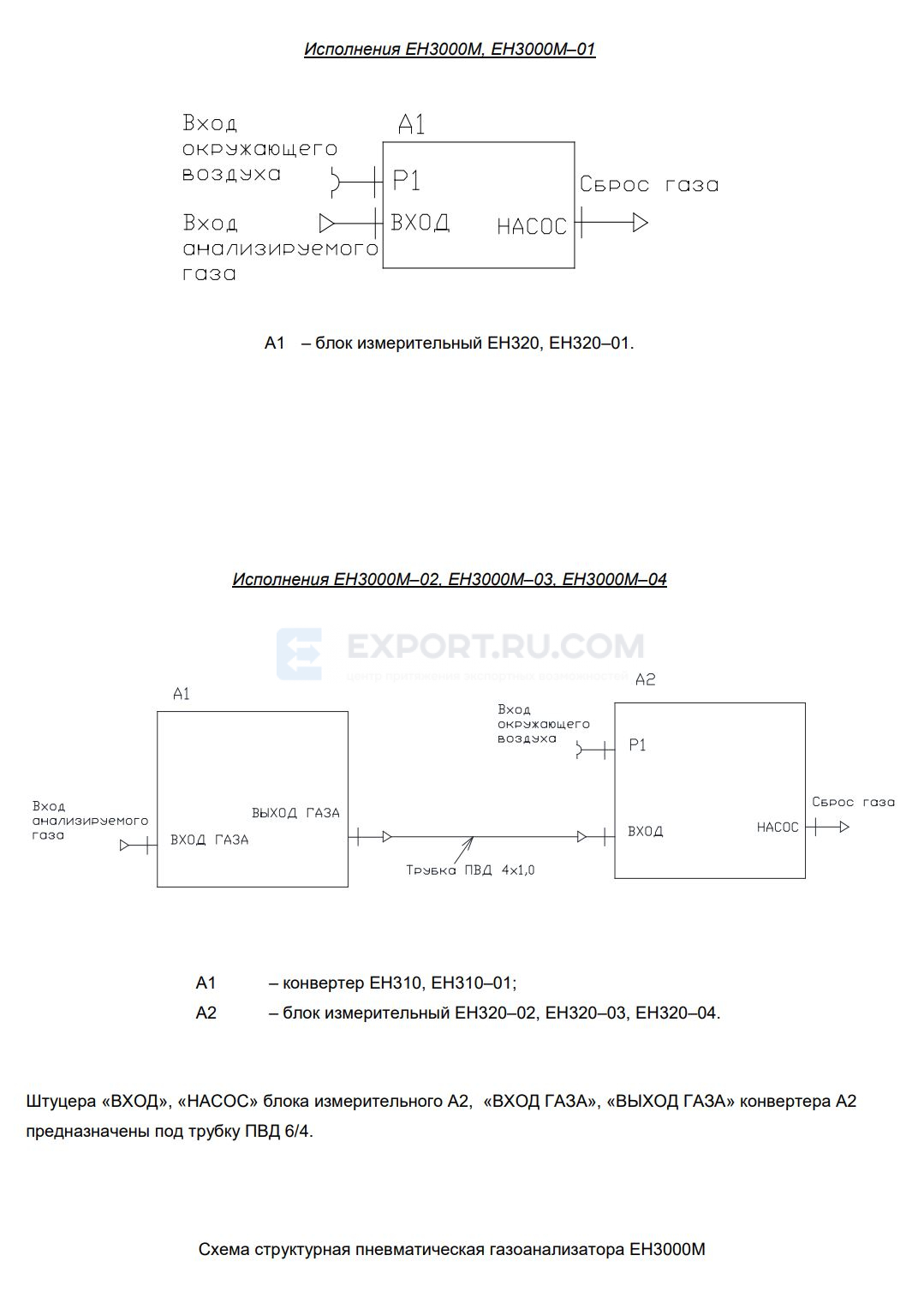

Исполнения газоанализатора ЕН3000М
|
Наименование |
Определяемый компонент |
Состав газоанализатора |
|
|---|---|---|---|
|
ЕН3000М |
(NO) |
Блок EH320 |
|
|
ЕН3000М-01 |
(NO) |
Блок ЕН320-01 |
|
|
ЕН3000М-02 |
(NOx) |
Блок ЕН320-02, конвертер ЕН310 |
|
|
ЕН3000М-03 |
(NO, NO2, NOх) |
Блок ЕН320-03, конвертер ЕН310-01 |
|
|
ЕН3000М-04 |
(NO, NO2) |
Блок ЕН320-04, конвертер ЕН310-01 |
|
Технические характеристики
|
Наименование |
Диапазон измерений |
Предел допускаемой основной абсолютной погрешности измерения |
Предел допускаемой основной приведенной погрешности измерения |
Предел допускаемой основной относительной погрешности измерения |
|
|
ЕН3000М |
(0-100) млн-1 (100-1000) млн-1 |
– |
±12% |
–
|
|
|
|
|
±12%
|
|||
|
ЕН3000М-01 ЕН3000М-02 ЕН3000М-03 ЕН3000М-04 |
(0 -100) млн-1 (100-1500) млн-1 |
±10 млн-1 |
– |
– |
|
|
– |
– |
±10% |
|||
|
Газоанализатор ЕН-3000М обеспечивает установку следующих выходных диапазонов |
(0-100) млн-1 (0-500) млн-1 |
(0-250) млн-1 (0-1000) млн-1 |
||
|
Газоанализатор ЕН-3000М 01,02,03,04 обеспечивает установку следующих выходных диапазонов |
(0-100) млн-1 (0-500) млн-1 |
(0-250) млн-1 (0-1500) млн-1 |
||
|

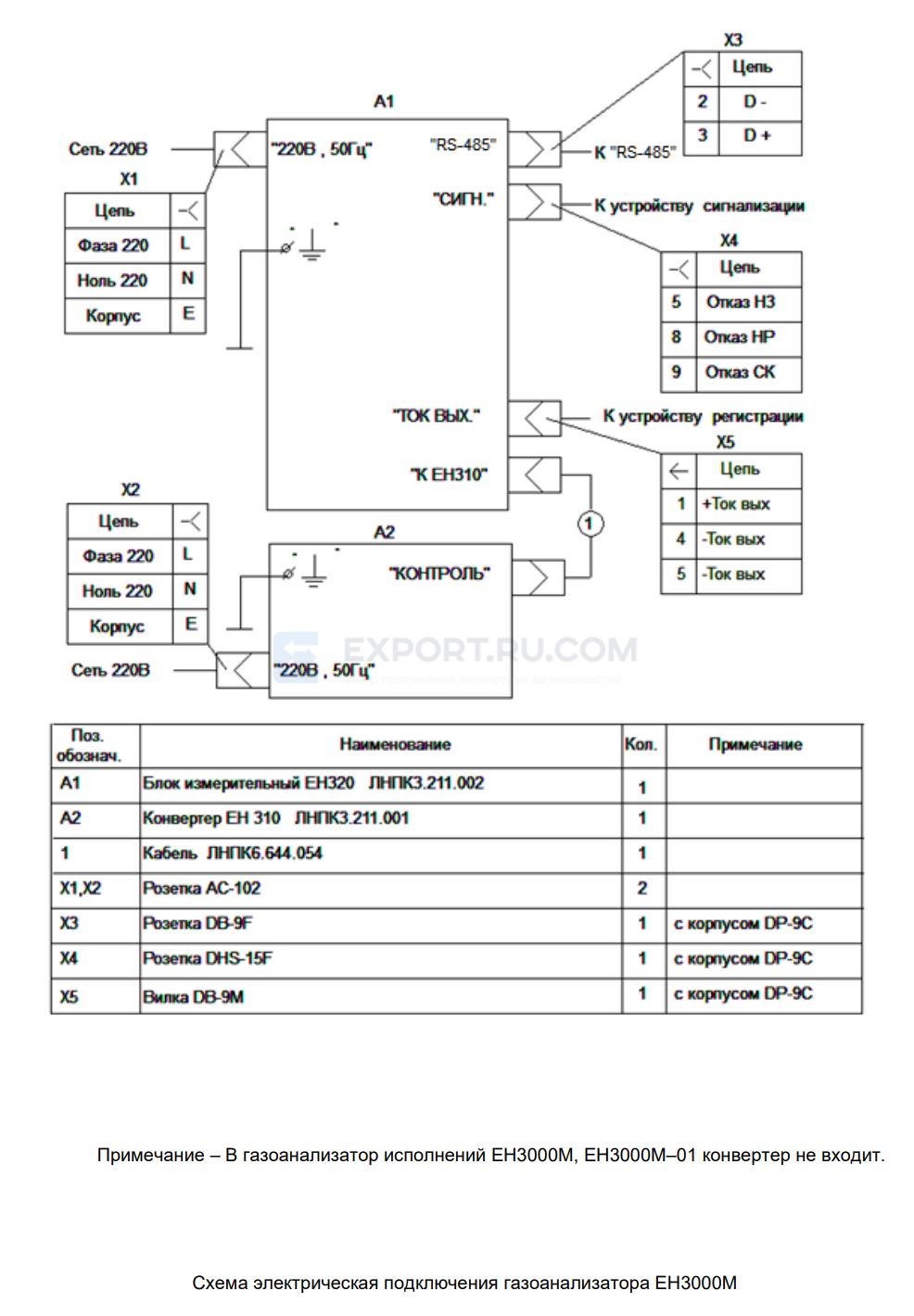

Напряжение, частота питания |
~220 +22/-33 В, (50±1)Гц |
|||
|
Потребляемая мощность (с конвертором) |
600 ВА |
|||
|
Выходной сигнал |
||||
|
Аналоговый |
(0-5)мА, (4-20)мА |
|||
|
Цифровой |
RS-485 |
|||
|
«Отказ» сухие переключающие контакты |
~220В, 0,3 А или =250В, 0,1 А |
|||
|
Время прогрева |
60 мин. |
|||
|
Расход анализируемого газа |
60 л/ч |
|||
|
Габаритные размеры
|

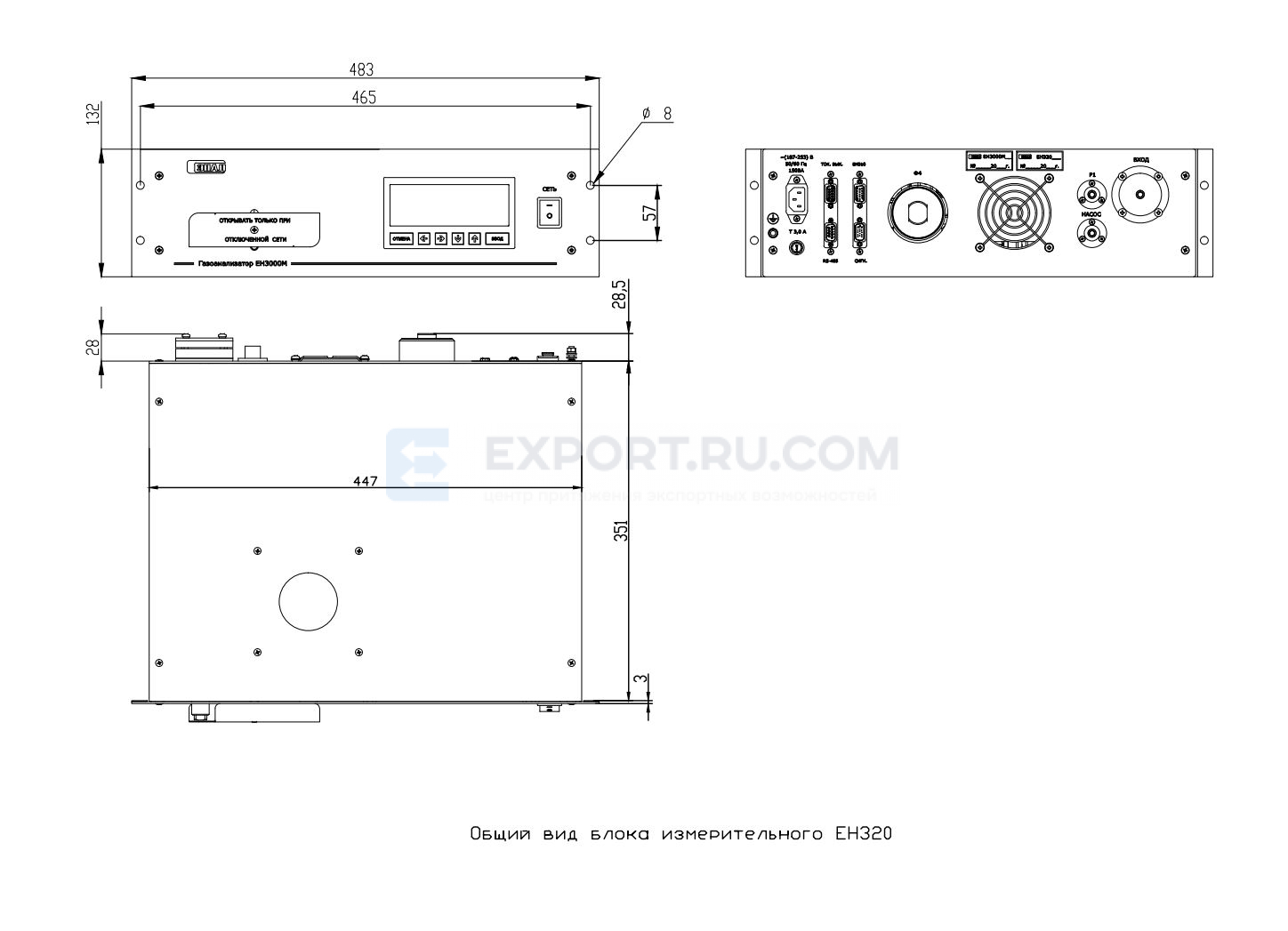

Блок ЕН320 |
485x140x520мм |
||
|

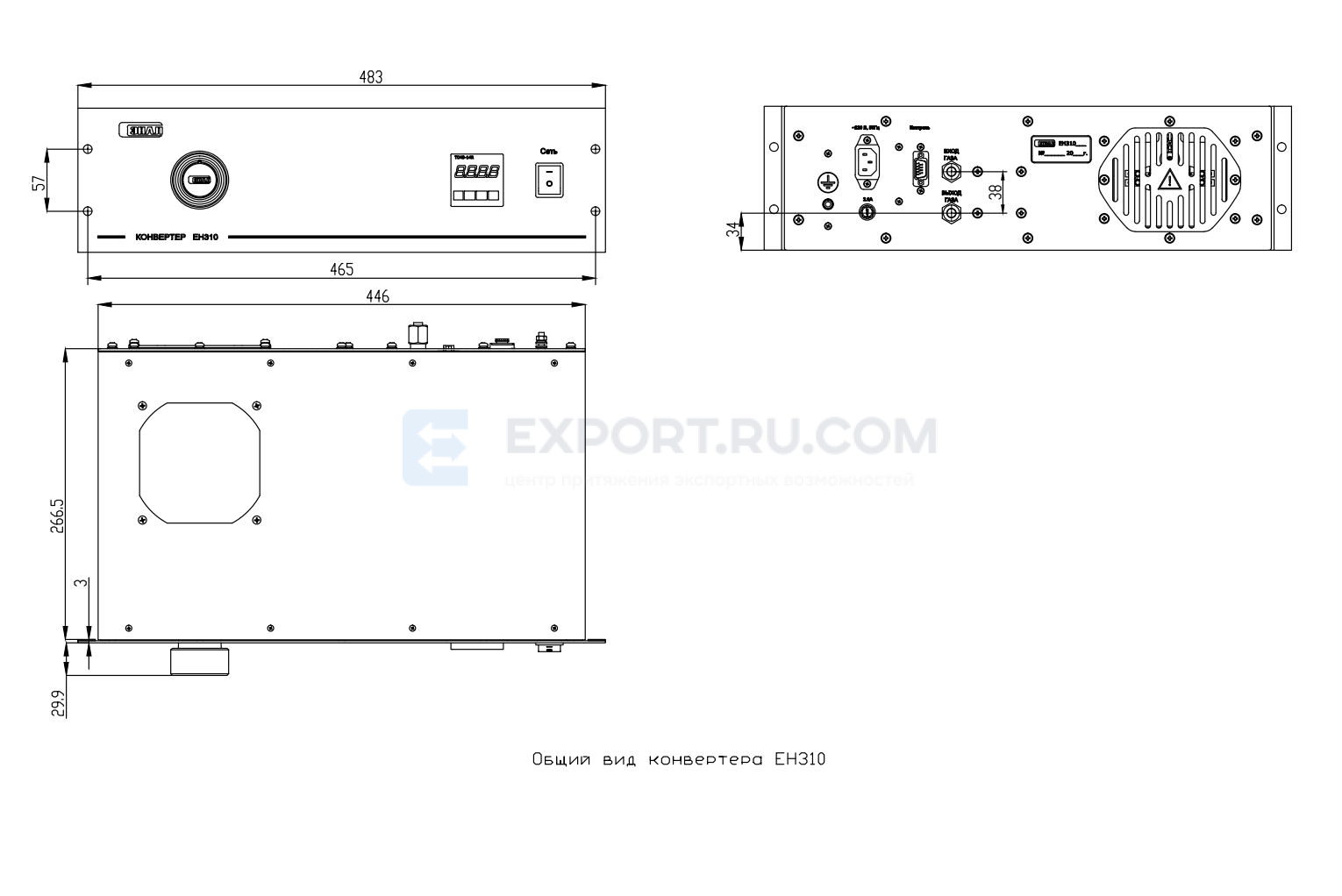

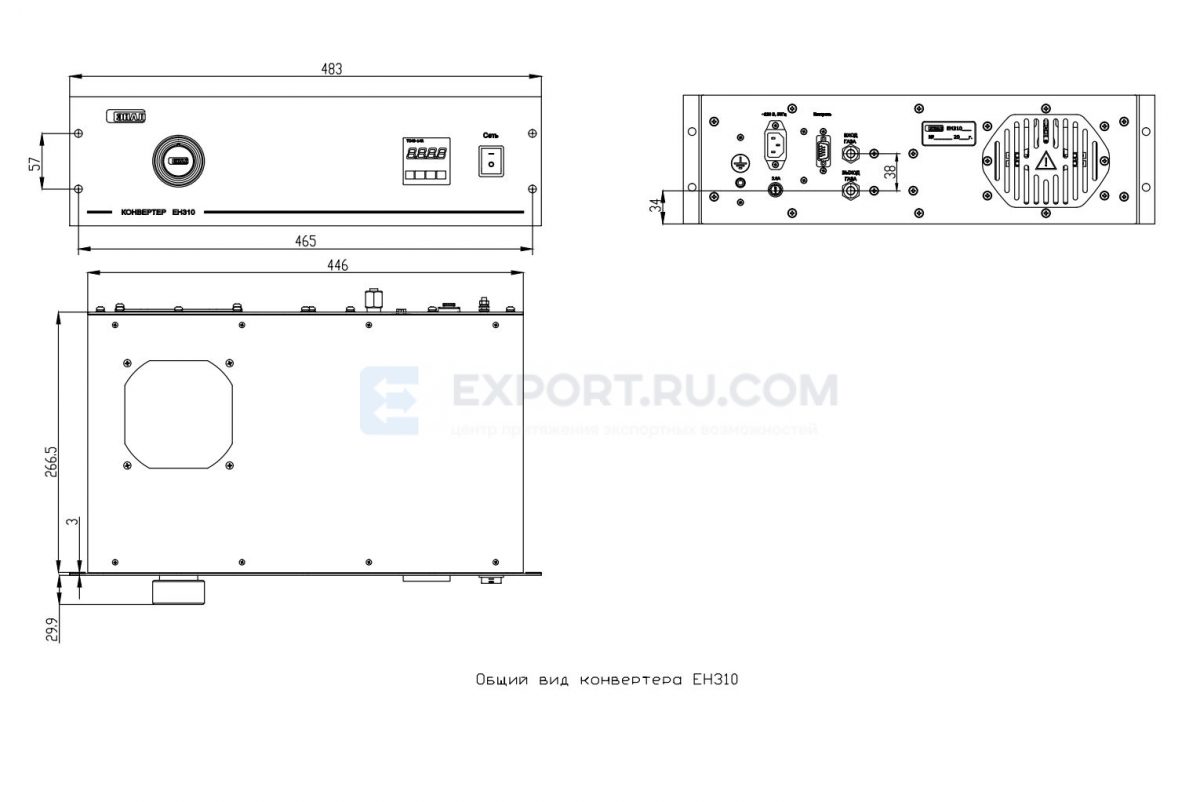

Конвертер ЕН310 |
485x140x520мм |
|||
|
Масса |
Блок ЕН320 |
20 кг |
||
|
Конвертер ЕН310 |
15 кг |
|||
