Клапан обратный двухстворчатый MECH "DH77X" сертифицирован по ТР ЕАЭС 043/2017.

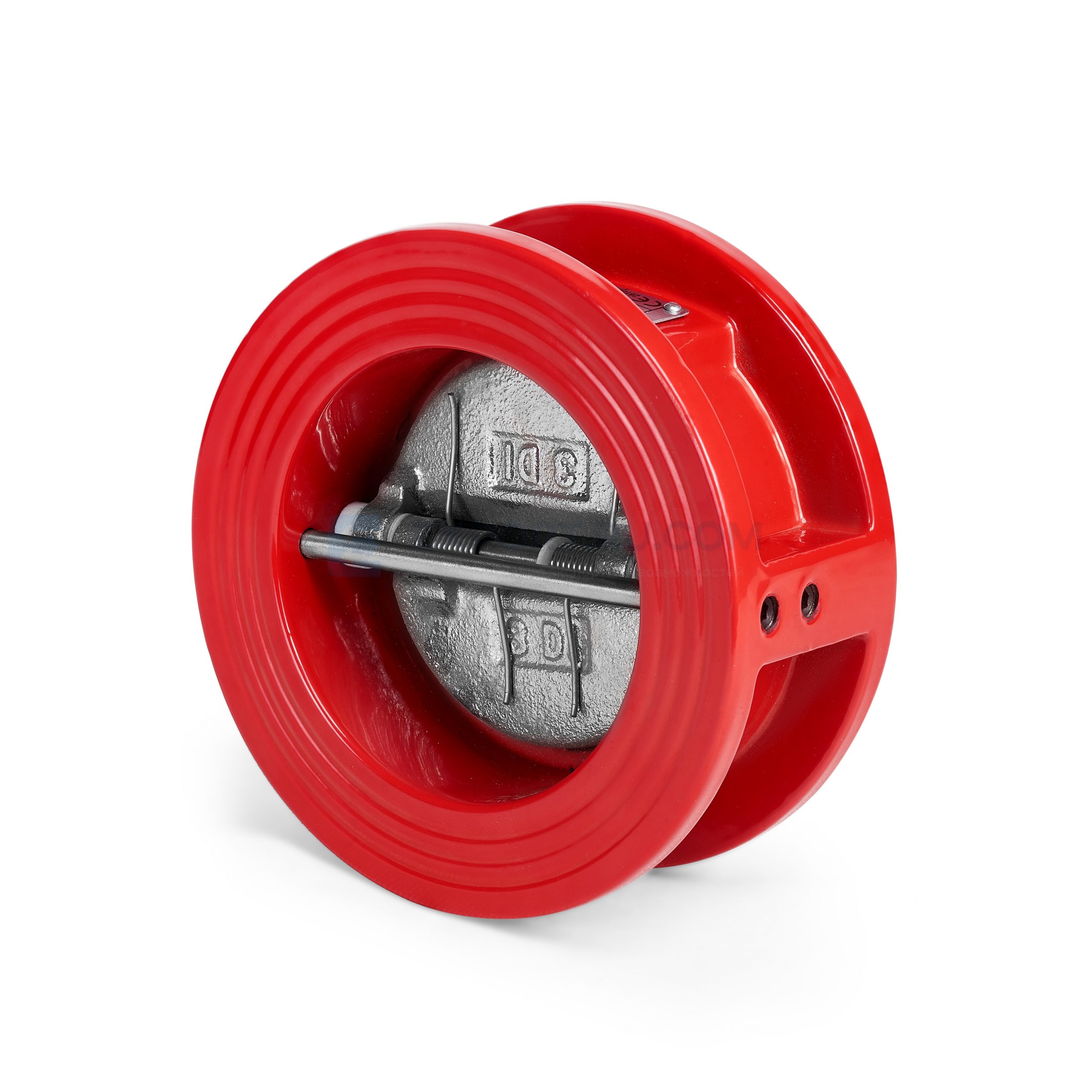

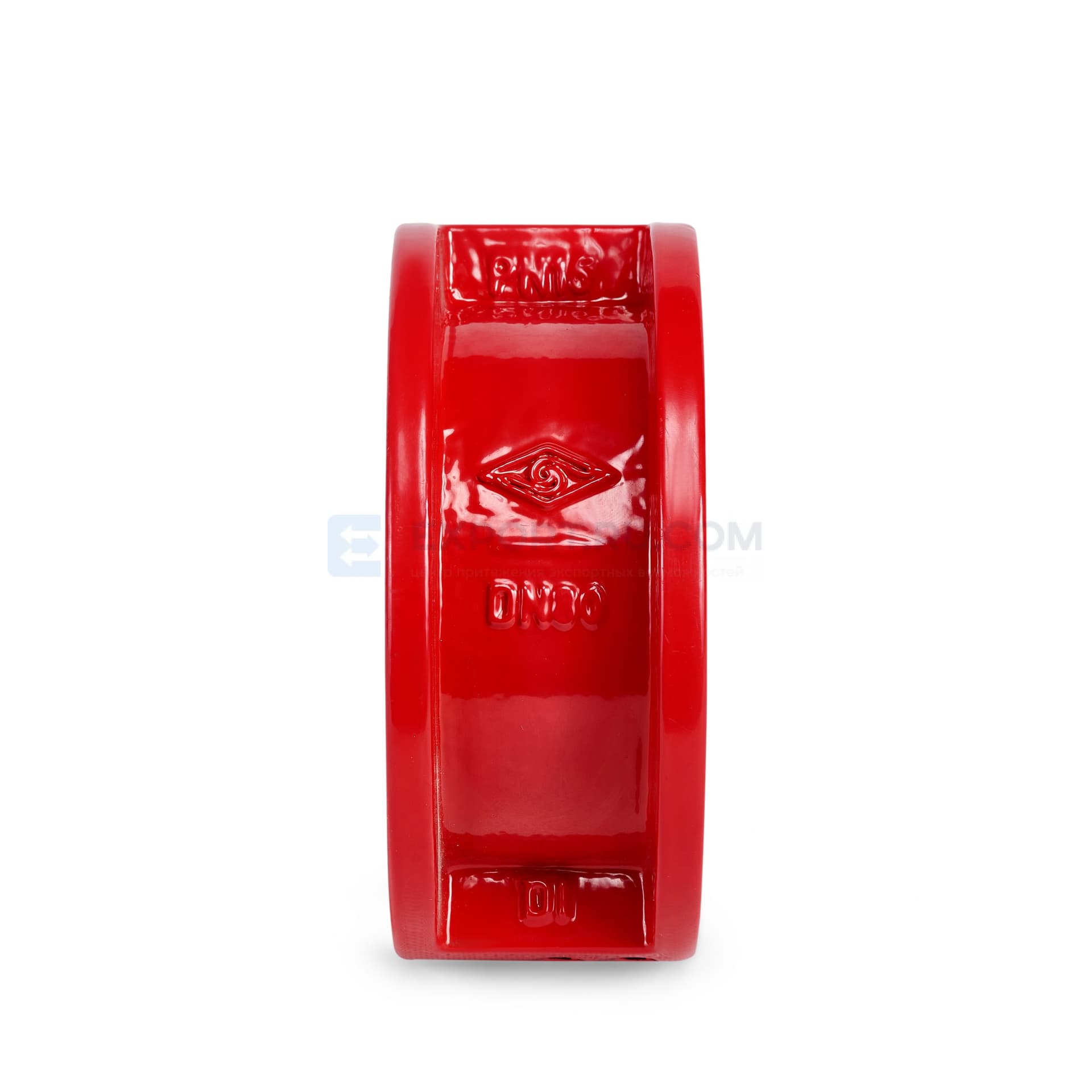

Клапан обратный двухстворчатый, межфланцевый, красный Модели – « DH77X» (условное обозначение по ГОСТ Р 51052 - КО (50-300)/1,6-Ф.У3.1-« DH77X») (далее-клапан), предназначен для предотвращения обратного потока рабочей среды в трубопроводах. Клапаны изготовлены по стандарту DIN3202-K3 и испытаны по стандартам DIN3230 и API598 на прочность и герметичность.Установка обратного клапана допускается на горизонтальных и вертикальных участках трубопровода (универсальная). Используются в системах пожаротушения, тепло и водоснабжения и других областях промышленности. Климатическое исполнение «У». категории размещения 3.1 по ГОСТ 15150.Клапан представляет собой устройство, состоящее из двух полукруглых подпружиненных пластин, перемещающихся в корпусе в виде кольца, конструкция выполнена, таким образом, что при обратном потоке рабочей среды в трубопроводе, происходит срабатывание клапана, при этом перекрывается проходное сечения трубопровода. Корпус клапана выполнен из ковкого чугуна и окрашен долговечным полимерным составом красного цвета. Рабочее положение клапана на трубопроводе типа- «У».Внешний вид клапана с указанием основных размеров и спецификация материалов указаны ниже
мм
мм
мм
Масса, не более, кг
40/11/2"
96
55
55
1,5
50/2"
106
65
55
1,6
65/21/2"
107
80
46
2,4
80/3"
140
90
57,5
3,2
100/4"
162
115
65,5
5,0
125/5"
192
145
70
7,3
150/6"
218
170
77
9,0
200/8"
270
210
95,5
15,0
250/10"
328
272
108,5
25,0
300/12"
382
310
114
37,0
*Предельное отклонение габаритных размеров и массы: ± 5 %.
Рабочая среда для клапанов: вода в системах пожаротушения, пенообразователь, морская вода, холодного и горячего водоснабжения, питьевая вода.Рабочая температура: от -10 до +40 °С.Максимальное рабочее гидравлическое давление: 1,6 МПа.Класс герметичности: А.Гидравлическое давление открытия запорного органа, не более: 0,05 МПа.Время срабатывания, не более: 3 сек.Вероятность безотказной работы дежурном режиме не менее 0,99 за время работы не менее 2000 ч.Назначенный срок службы, не менее: 10 лет.Условное обозначение клапанов по ГОСТ Р 51052-2002: КО 50-300/1,6-Ф.У3.1- «DH77X»), гдеКО клапан обратный;40 - 300 – диаметр условный, мм;1.6- давление, максимальное рабочее МПа;Ф-фланцевое соединение с арматурой;У-климатическое исполнение по ГОСТ15150;3.1 – категория размещения по ГОСТ15150;«DH77X» - условное наименование (модель) по ТД.
