Характеристика

Значение

Грузовой момент максимальный (тм)

26,9

26,0

25,1

24,1

Количество гидравлических телескопируемых секций стрелы, шт.

1

2

3

4

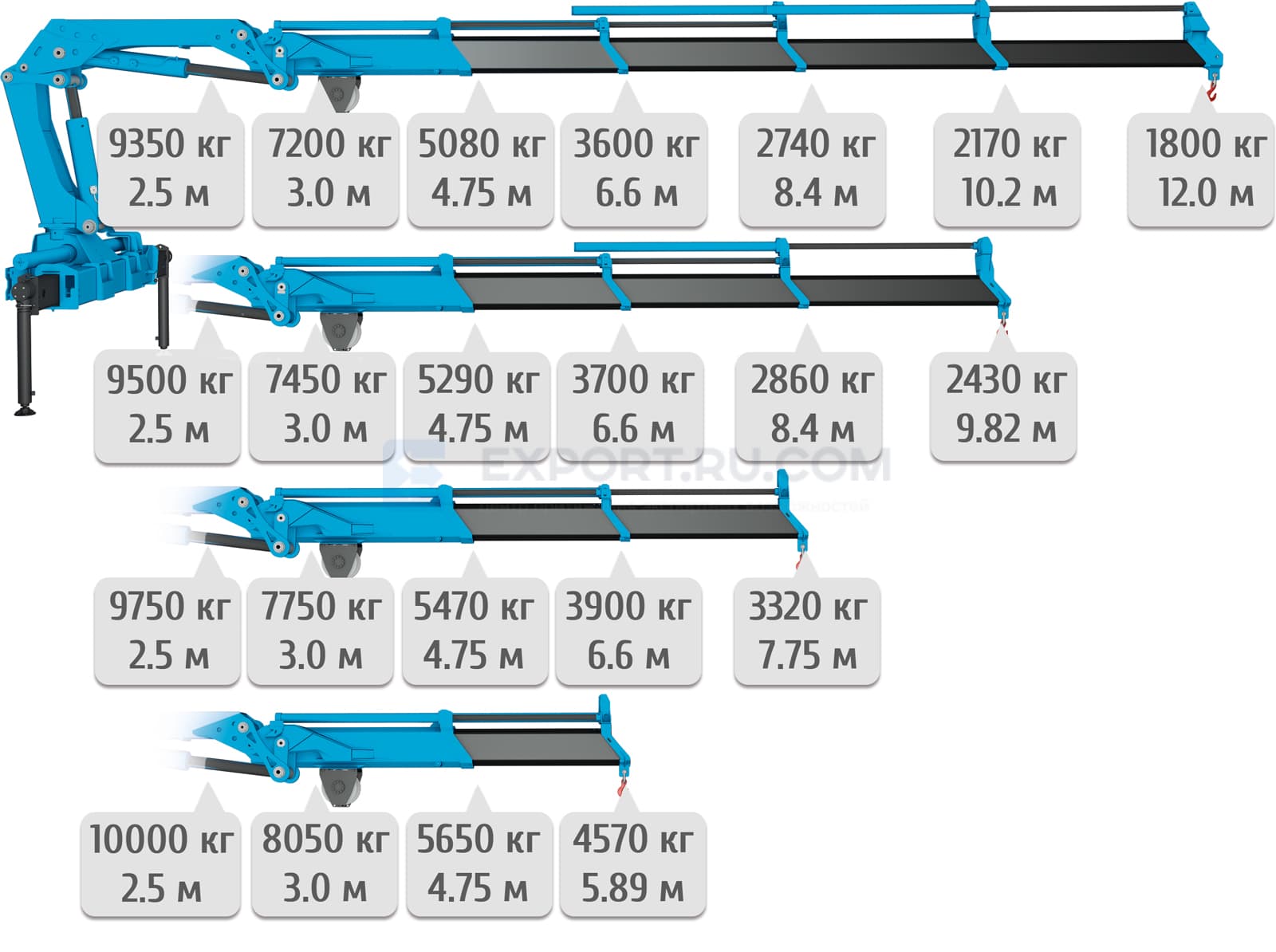

Грузоподъёмность (нетто), т, основного подъёма:

  —  максимальная

10,0

9,75

9,5

9,35

  —  на максимальном вылете

4,57

3,32

2,43

1,8

Вылет основного подъёма, м

  —  максимальный

5,89

7,75

9,82

12,0

  —  минимальный

2.0

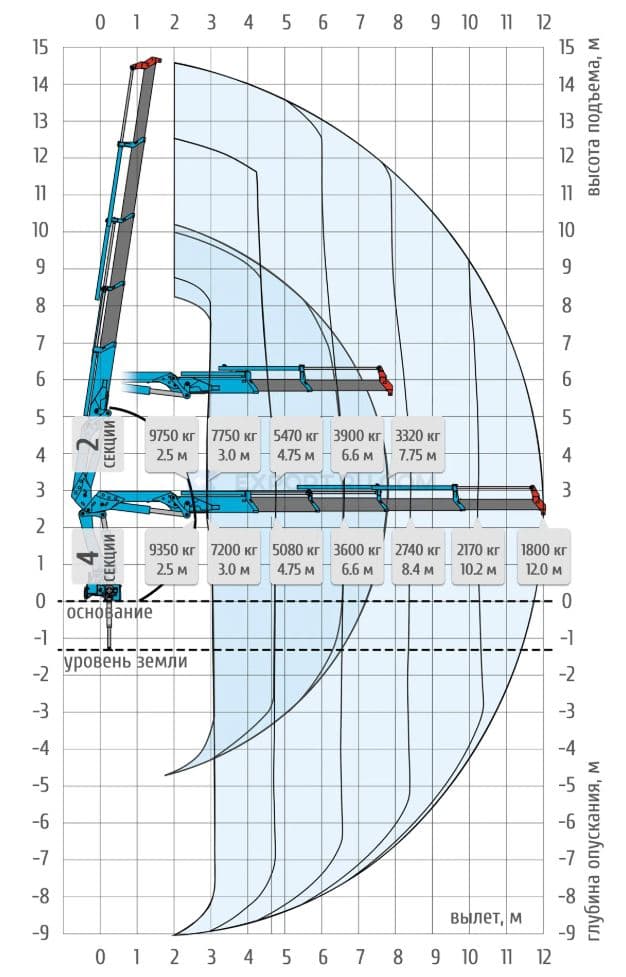

Максимальная высота подъёма, м

8,6

10,5

12,5

14,5

Максимальная глубина опускания, м

2,86

4,72

6,87

9.2

Частота вращения, рад/с (об/мин)

0,31 (3)

Угол поворота, рад. (град.)

  —  без груза

400 (±10)

  —  с грузом

400 (±10)

Скорость подъёма или опускания груза, м/мин

  —  стреловое оборудование

7.0

  —  грузовой лебёдкой (опция)

28.0

Скорость посадки, м/мин

  —  стреловым оборудованием

0,2…0,4

  —  грузовой лебёдкой

0,2…0,4

Место управления

  —  при работе

с земли

  —  при установке на выносные опоры

с земли

Способ управления

механический

Расстояние между выносными опорами (база), м

  —  основные опоры

5,6

  —  дополнительные опоры (опция)

4,5

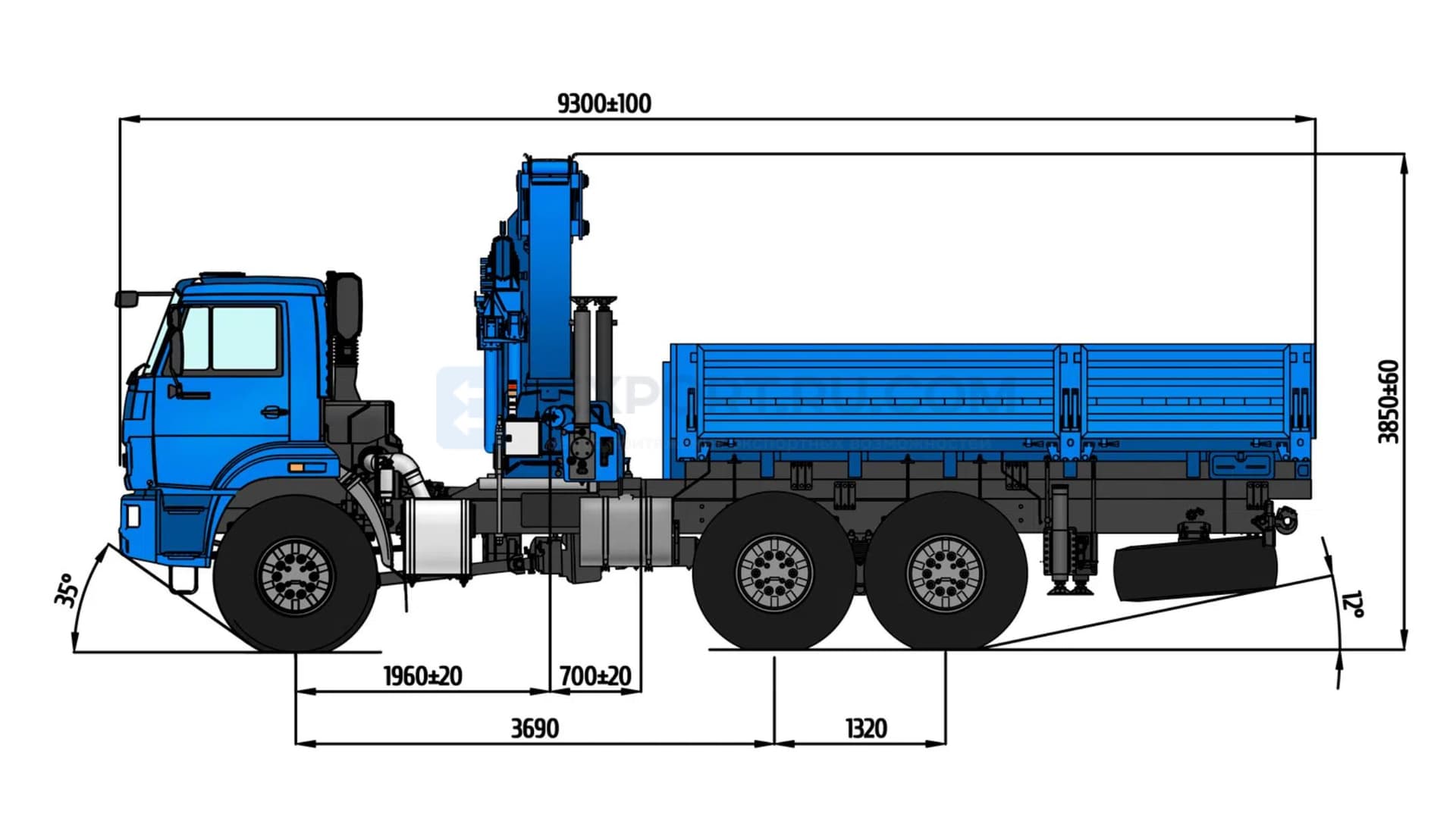

Габаритные размеры КМУ в транспортном положении, м (Д х Ш х В)

1,19 х 2,54 х 2,48

Масса, кг

3250

3450

3650

3850

Дополнительные опции:

—  Верхний пост управления на колонне

—  Переносной пульт радиоуправления

—  Грузовая лебедка

—  Задние телескопические опоры

—  Рабочая платформа для подъема персонала
