КМУ-12К Кран-манипуляторная установка
КМУ-12К предназначен для погрузочно – разгрузочных работ на стесненных площадках. Главные преимущества – универсальность, надежность, простота в использовании и мобильность.
Основные параметры
Грузоподъемность
4,15 тонн
Грузовой момент
12,5 т∙м
Стрела

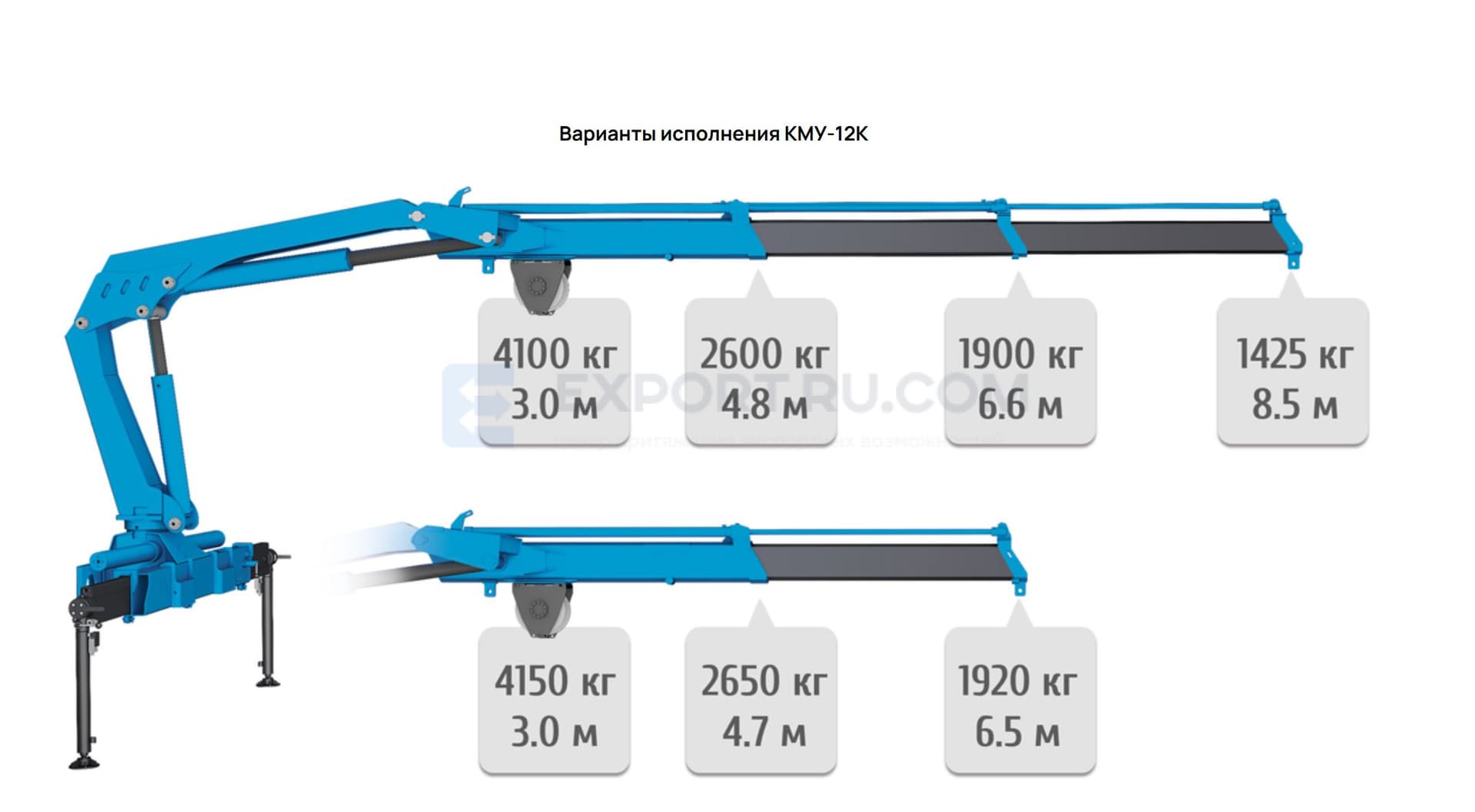

1 или 2 телескопируемых секций
|
Характеристика |
Значение |
|
|
Грузовой момент максимальный (тм) |
12,5 |
12,5 |
|
Количество гидравлических телескопируемых секций стрелы, шт. |
1 |
2 |
|
Грузоподъёмность (нетто), т, основного подъёма: |
|
|
|
– максимальная |
4,15 |
4,1 |
|
– на максимальном вылете |
1,92 |
1,425 |
|

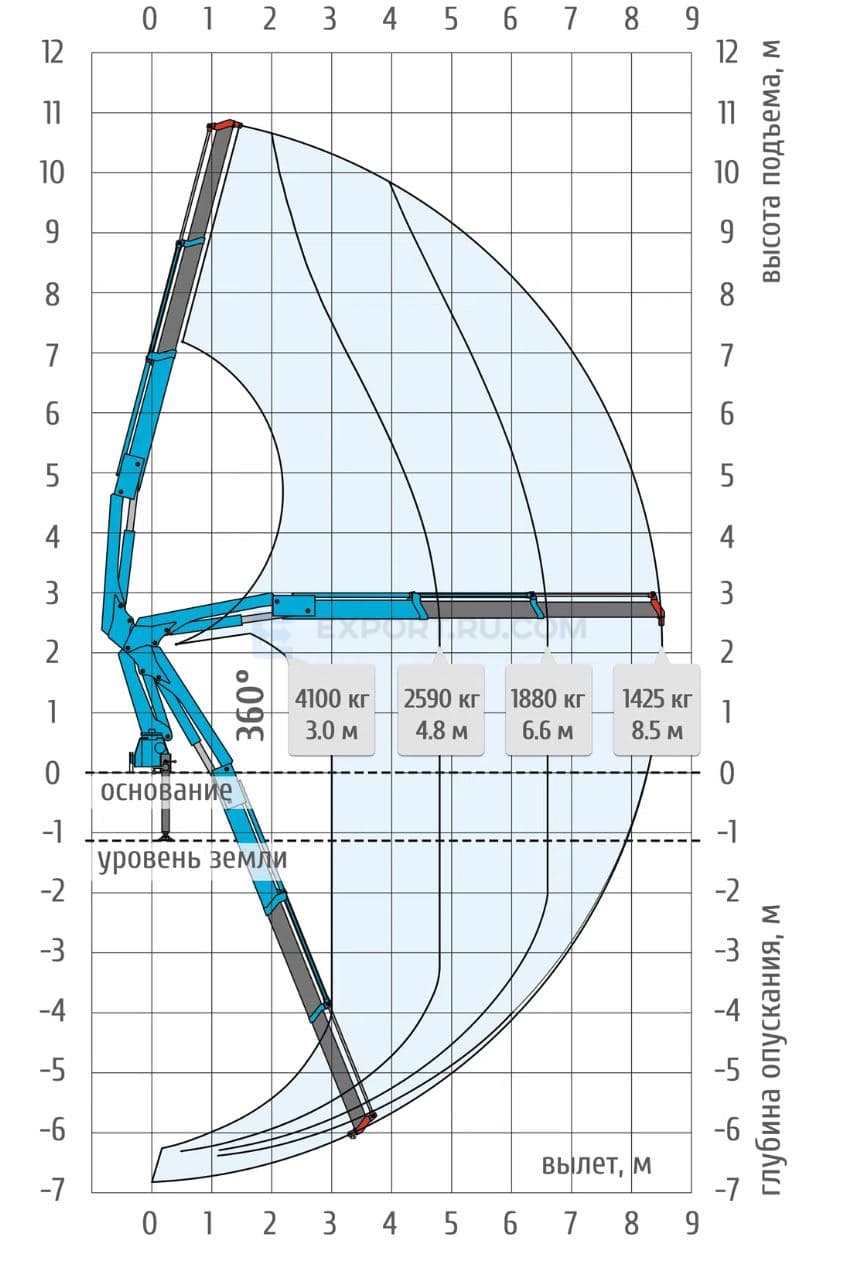

Вылет основного подъёма, м |
|
|
|
– максимальный |
6,5 |
8,5 |
|
– минимальный |
2,0 |
|
|
Максимальная высота подъёма, м |
8,5 |
10,5 |
|
Максимальная глубина опускания, м |
4,5 |
6,5 |
|
Частота вращения, рад/с (об/мин) |
0,31 (3) |
|
|
Угол поворота, рад. (град.) |
|
|
|
– без груза |
400 (±5) |
|
|
– с грузом |
400 (±5) |
|
|
Скорость подъёма или опускания груза, м/мин |
|
|
|
– стреловое оборудование |
7.0 |
|
|
– грузовой лебёдкой (опция) |
28.0 |
|
|
Скорость посадки, м/мин |
|
|
|
– стреловым оборудованием |
0,2…0,4 |
|
|
– грузовой лебёдкой |
0,2…0,4 |
|
|
Место управления |
|
|
|
– при работе |
с земли |
|
|
– при установке на выносные опоры |
с земли |
|
|
Способ управления |
механический |
|
|
Расстояние между выносными опорами (база), м |
|
|
|
– основные опоры |
4,9 |
|
|

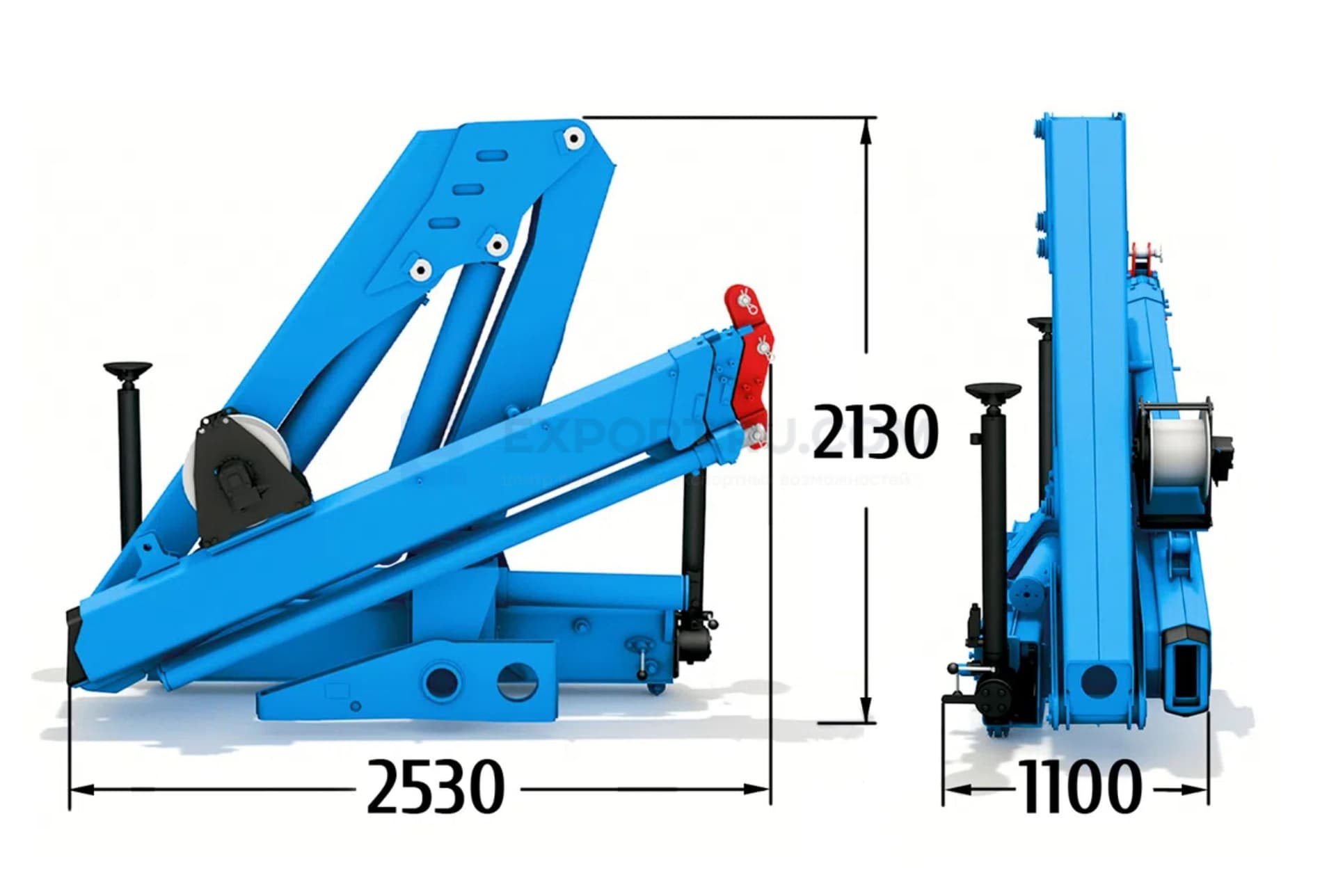

Габаритные размеры КМУ в транспортном положении, м (Д х Ш х В) |
1,0 х 2,53 х 2,13 |
1,1 х 2,53 х 2,13 |
|
Масса, кг |
1 830 |
2 050 |
|
Дополнительные опции |
– Верхний пост управления на колонне – Переносной пульт радиоуправления – Грузовая лебедка – Рабочая платформа для подъема персонала |
|
