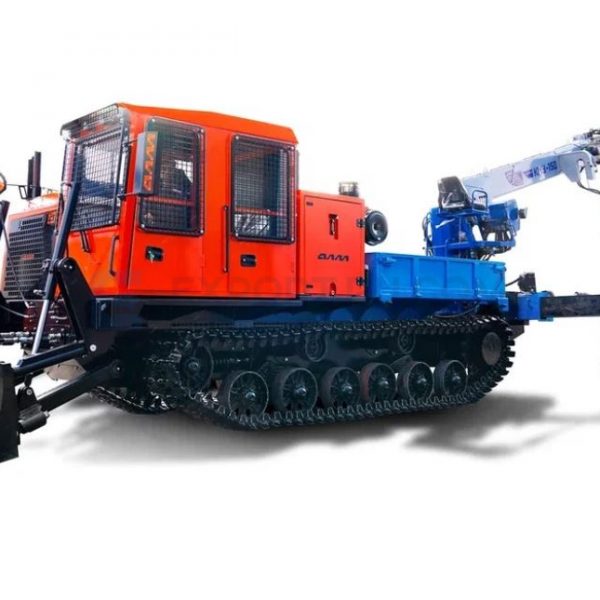

Машина энергетическая самоходная СЭМ-4 (механическая трансмиссия, платформа кузовная, гидравлический манипулятор)
Техническиехарактеристики
Общие технические характеристики
Показатель
Значение показателя
Тип
гусеничная
Тяговый класс
4
Номинальное тяговое усилие, кН (кгс)
39,2 (4000)
Скорость движения машины, max, км/ч
12,63
Габаритные размеры, мм:
— длина
6 700
— ширина
2 750
— высота
2 990
Масса, кг:
— конструкционная
14 600
— эксплуатационная
15 100
База (расстояние между осями крайних опорных катков), мм
2880
Колея, мм
2100
Дорожный просвет, мм (±10)
537
Двигатель
Марка двигателя
ЯМЗ-236М2
Мощность эксплуатационная, кВт (л.с.)
132 (180)
ТРАНСМИССИЯ
Коробка передач
Механическая, четырехступенчатая с подвижными шестернями, с реверс-редуктором, с механизмом блокировки переключения передач
Карданный привод
Два трубчатых вала с карданными шарнирами на игольчатых подшипниках
Главная передача
Пара конических шестерен со спиральными зубьями
Механизм поворота
Планетарный, сдвоенный, одноступенчатый с двумя сухими ленточными планетарными и двумя остановочными тормозами
Конечная передача
Пара цилиндрических шестерен с прямыми зубьями
ХОДОВАЯ И НЕСУЩАЯ СИСТЕМЫ
Подвеска машины
Полужесткая, рычажно-балансирная с четырьмя каретками, передние подрессоренные
Опорные катки
По пять с каждой стороны, однорядные, литые
Амортизационно-натяжное устройство
Кривошипно-винтовое с пружинным амортизатором
Гусеница:
— тип
Мелкозвенчатая со стальными литыми звеньями и пальцами плавающего типа
— шаг звена гусеницы, мм
150
— ширина звена гусеницы, мм
600
КРАНОВО-МАНИПУЛЯТОРНАЯ УСТАНОВКА
Модель манипулятора
ГМ-14АЛМ
Количество гидравлически телескопируемых секций стрелы, шт
2
Грузовой момент, тм
9,98
Грузоподъемность, т:— максимальная— на максимальном вылете (7,0 м)
3,81,40
Вылет основного подъема, м:— максимальный рабочий— минимальный— при максимальной грузоподъемности
7,02,22,75
Максимальная высота подъема (от основания установки), м
8,1
Глубина опускания от основания установки, м:— основного подъема (крюка)
4,5
Максимальное/минимальное время полного движения стрелового оборудования в обоих направлениях1, с:— стрела (подъем/опускание)— рукоять (подъема/опускания)— телескопирования (выдвижения/втягивания)
90/4480/4240/30
Частота вращения, рад/с(об/мин)
0,31(3)
Угол поворота, рад(град.)— без груза— с грузом
7,0±0,09(390±5)7,0±0,09(390±5)
Максимальный крутящий момент механизма поворота2, кН×м
15
Угол поворота манипулятора от транспортного положения, град
390
Габаритные размеры манипулятора в транспортном положении, м:— длина— ширина— высота
2,210,921,79
Максимальная производительность насоса, л/мин
50
Максимальное рабочее давление, МПа
28±1,0
Масса манипулятора (без гидронасоса и рабочей жидкости), кг
1050
Место управления— при работе
с земли, с кабины оператора
Механизм механической фиксации в транспортном положении
наличие
Назначение манипулятора
обеспечивает работу со сварочной палаткой массой до 1200 кг при продольных уклонах машины до 20° и при поперечных уклонах до 10° (при условии наличия баллонов в кассете и оборудования в помещении КУНГа)
Платформа кузовная:ДхШхВ, мм
3100х2450х420
