В сегменте подъёмник -кранов произошло «пополнение» поколением, получившее название ПКС-55713-ХК-4В. Подъёмники данной серии будут устанавливаться на уже традиционных для завода автомобильных шасси производства КАМАЗ, МАЗ, УРАЛ.

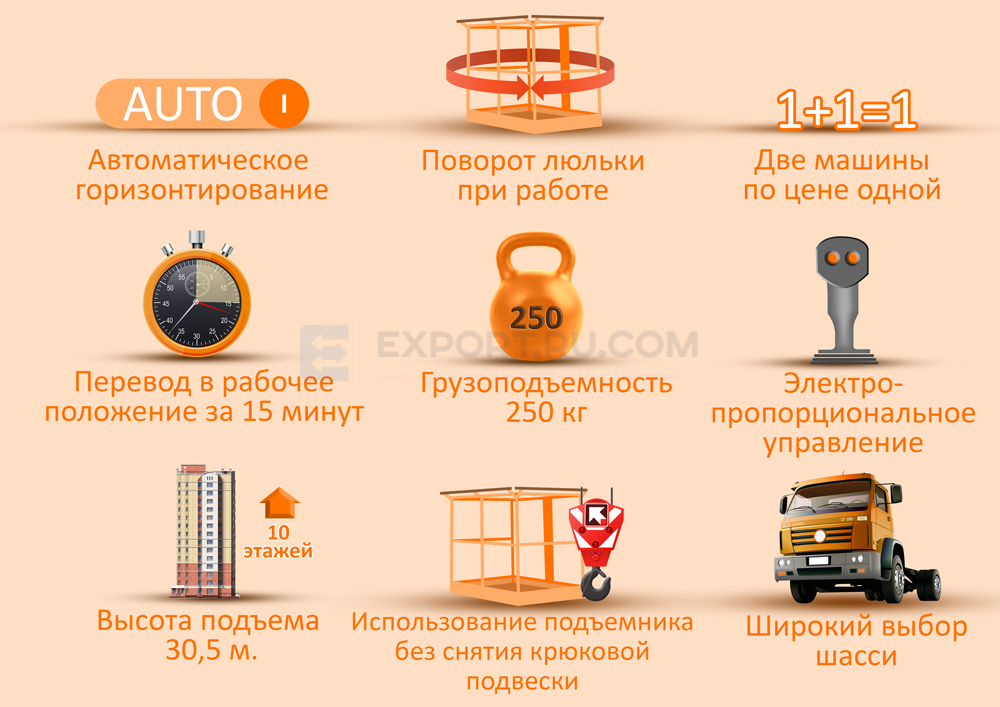

Кран-подъёмник стреловой-это полноценный автомобильный кран грузоподъёмностью 25 тонн с длинной стрелы 33 метра, способный превращаться в подъёмник, который поднимает груз в 250 кг на высоту 35 метров и имеющий опорный контур 5,45х6,1.Перевод крана в режим подъемника выполняется без снятия крюковой подвески.Для удобства выполнения работ, предусмотрен механизм поворота люльки.Люлька входит в комплект автокрана и перевозится им же, не увеличивая габаритные размеры и не превышая общей массы.Крепление люльки к опорной раме осуществляется при помощи специальных кронштейнов.
Основные параметры
Грузоподъемность
25 тонн
Высота подъема рабочей платформы
35 м
Шасси
КАМАЗ-65115 (6х4)
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, тм | 85,0 |
| Длина стрелы,м | 33,0 |
| Нагрузка на оси,кг | |
| – -на переднюю ось | 5,9 |
| – -заднюю тележку | 18,5 |
| Грузоподъемность номинальная, кг | 25,0 |
| Рабочая высота подъема, м | 35,0 |
| Вылет, м | |
| – наибольший в заднем секторе зоны обслуживания | 20,5 |
| – наибольший в переднем секторе зоны обслуживания | 12,5 |
| База, м | 3,69+1,32 |
| Колея колес, м: | |
| – передних | 2,043 |
| – задних | 1,89 |
| Опорный контур, м: | |
| – продольный | 5,45 |
| – поперечный | 6,1 |
| Время подъема люльки на наибольшую высоту, с | 310 |
| Частота вращения, об/мин Со стрелой и люлькой, не более: | |
| – для стрелы длинной до 18 м | 0,4 |
| – для стрелы длиной более 18 м | 0,2 |
| Угол поворота, ° | 360 |
| Способ управления: | |
| – механизмами поворотной рамы | гидравлический |
| – выносными опорами | гидравлический |
| – механизмом передвижения (шасси) | механический |
| Способ токоподвода к подъемнику | через кольцевой токосъёмник от электрооборудования шасси автомобиля к электрооборудованию на поворотной платформе |
| Масса подъемника, кг | 21550 |
| Габариты в транспортном положении, м: | |
| – длина | 12,35 |
| – ширина | 2,5 |
| – высота | 3,77 |
