Термохимический газоанализатор ГТХ-4М
Область применения
Предназначен для измерения концентрации водорода в кислороде (ГТХ-4МВ) и кислорода в водороде(ГТХ-4МК) на электролизных установках.
- Принцип действия – термохимический
- Способ отбора пробы – принудительный
- Исполнение – моноблочное для щитового монтажа
- Использование – взрывоопасные зоны класса В-1Б
Технические характеристики
|
Диапазон измерений |
|
|
ГТХ-4МВ |
0-2% об. Водорода (Н2) в кислороде (02) |
|
ГТХ-4МК |
0-1% об. Кислорода (02) в водороде (Н2) |
|
Предел основной абсолютной погрешности |
|
|
ГТХ-4МВ |
не более 0.08% |
|
ГТХ-4МК |
не более 0,04% |
|

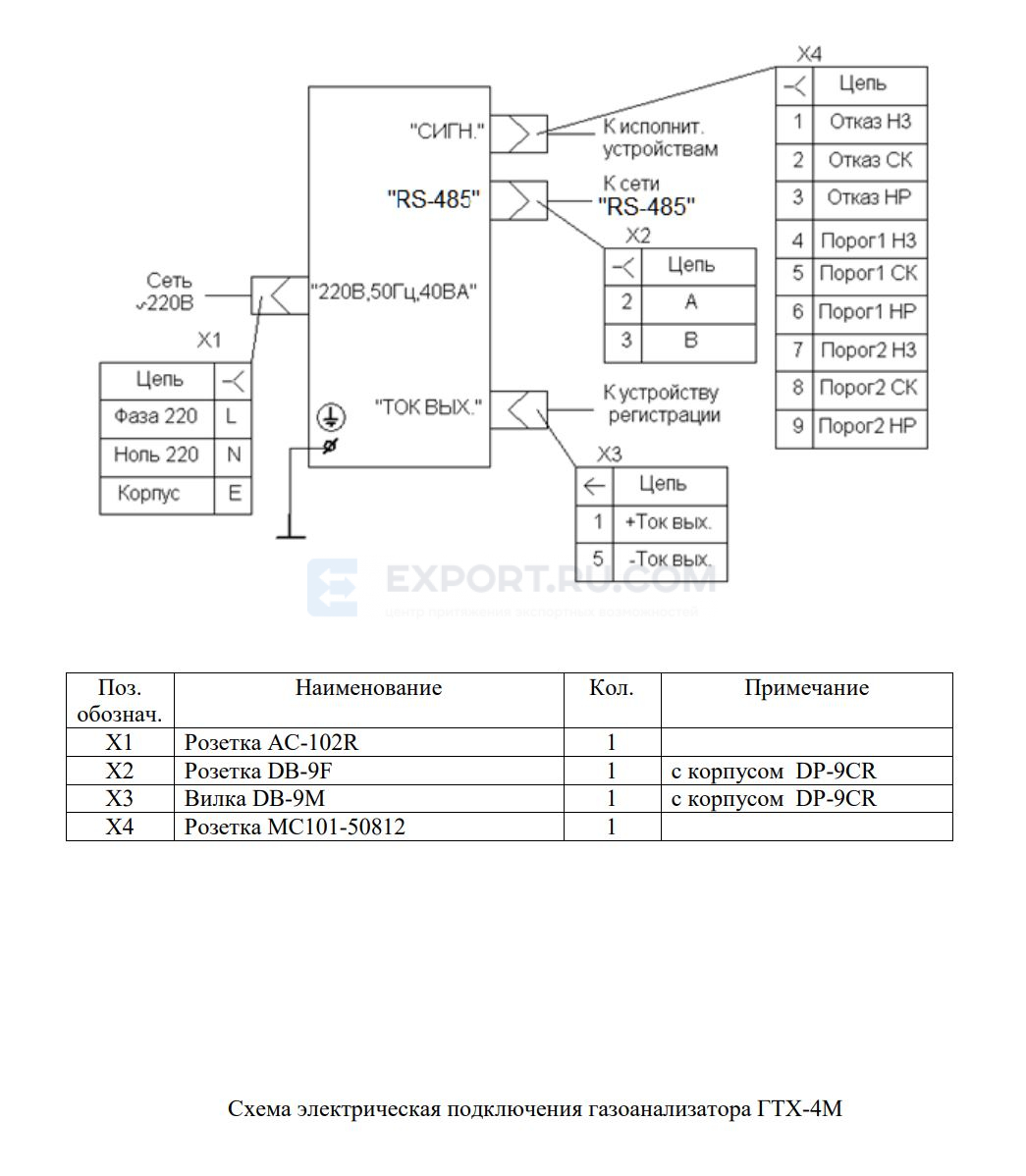

Выходной сигнал |
|
|
Аналоговый |
(0-5), (4-20) mА |
|
Цифровой |
RS- 485 с возможностью вывода результатов за последние 32 часа |
|
Визуализация результатов измерений |
Четырёхстрочный жидкокристаллический дисплей с подсветкой. |
|
Время установления выходного сигнала на уровне Т 0,9 |
10 сек |
|
Сигнализация |
|
|
Cветовая на передней панели прибора |
“Норма”, “Порог1 ”, “Порог 2”, “Отказ” |
|
“Cухие” переключающие контакты (-220В, 0,ЗА) |
“Порог1”, “Порог2”, “Отказ” |
|
Калибровка “0” |
Ручная / автоматическая |
|
Напряжение и частота питания |
~220 +22/-33В, (50±1) Гц |
|
Потребляемая мощность |
30 ВА |
|
Степень защиты воздействия окружающей среды |
IP 44 |
|

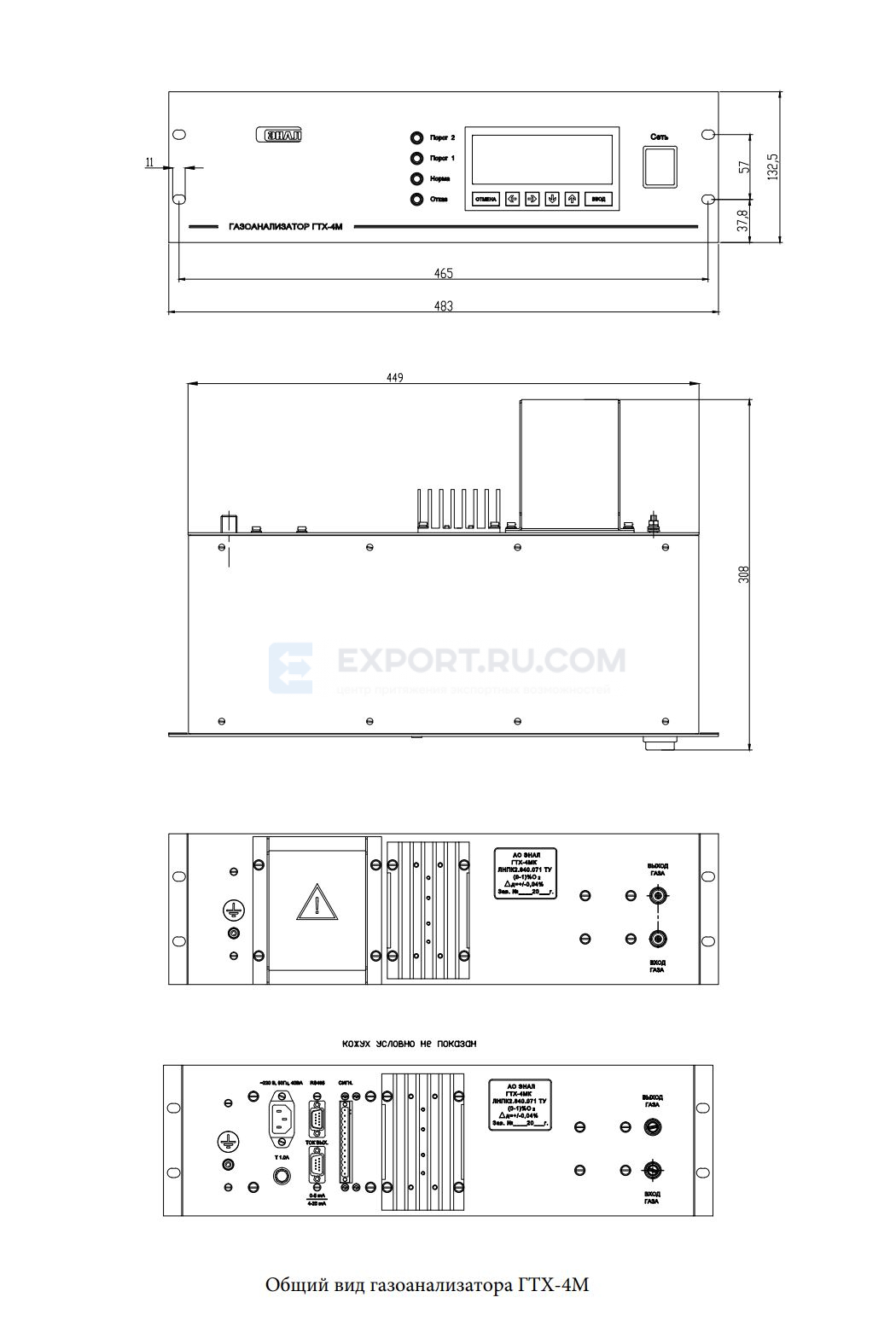

Габаритные размеры |
485x295x135 мм |
|
Масса |
10 кг |
Дополнительная информация
- Газоанализатор ГТХ-4М применяется в соответствии с “Правилами безопасности при производстве водорода методом электролиза воды” ПБ 03-598-03.
- Предназначен для установки в выходные линии водорода и кислорода на электролизерах любого типа.
- Выпускается взамен устаревших газоанализаторов ТХГ-5, ГТХ-1М
- Газоанализатор ГТХ-4М единственный, выпускаемый в России прибор, для решения данной задачи.

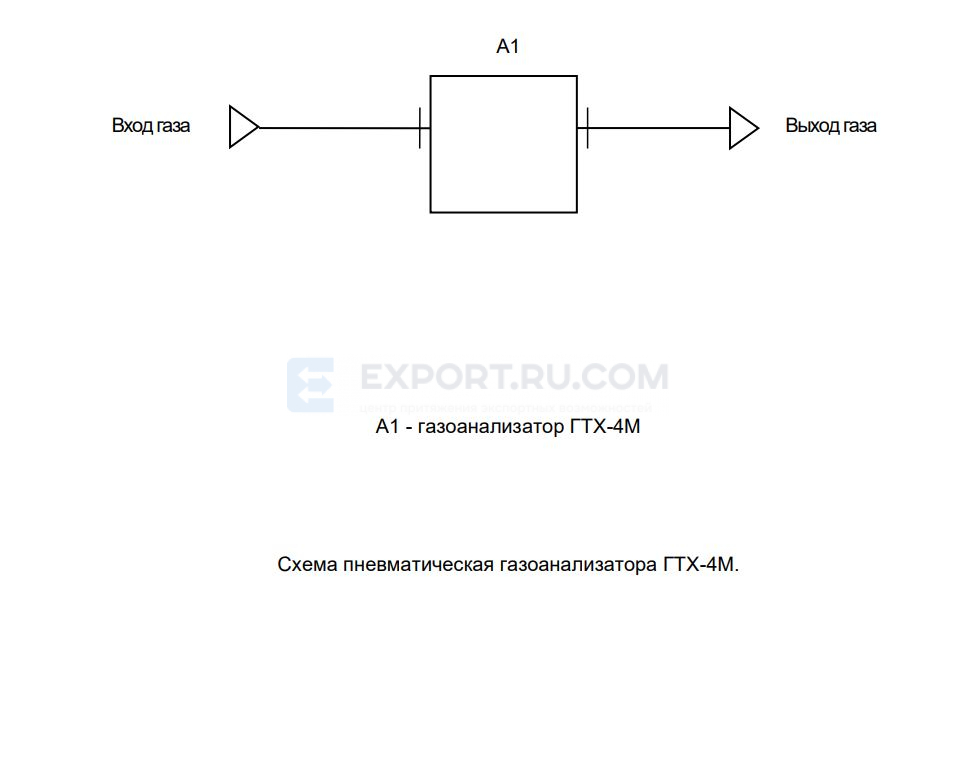

Пробоподготовка для газоанализатора ГТХ-4М
Для обеспечения безотказной работы газоанализаторов ЗАО «ЭНАЛ» выпускает специализированные панели подготовки газа, предназначенные для очистки газа от тумана щёлочи, избыточной влаги, стабилизации давления и расхода.

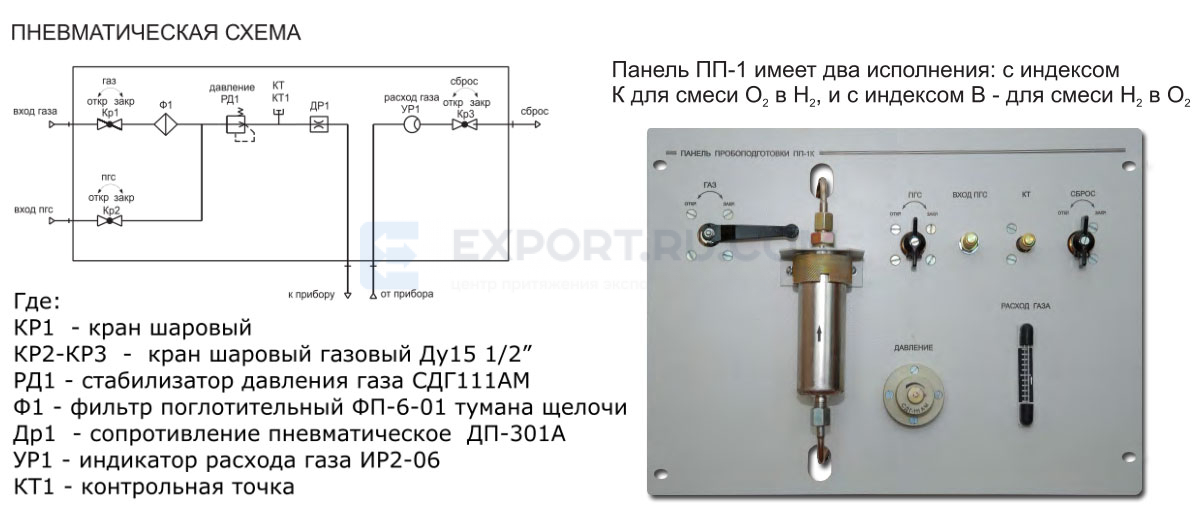

Панель пробоподготовки ПП-1
Характеристики газовой среды в точке контроля
|
Давление |
(1-10) кгс/см2 |
|
Температура |
(5-70)°С |
|
Пары щёлочи, воды |
присутствуют |

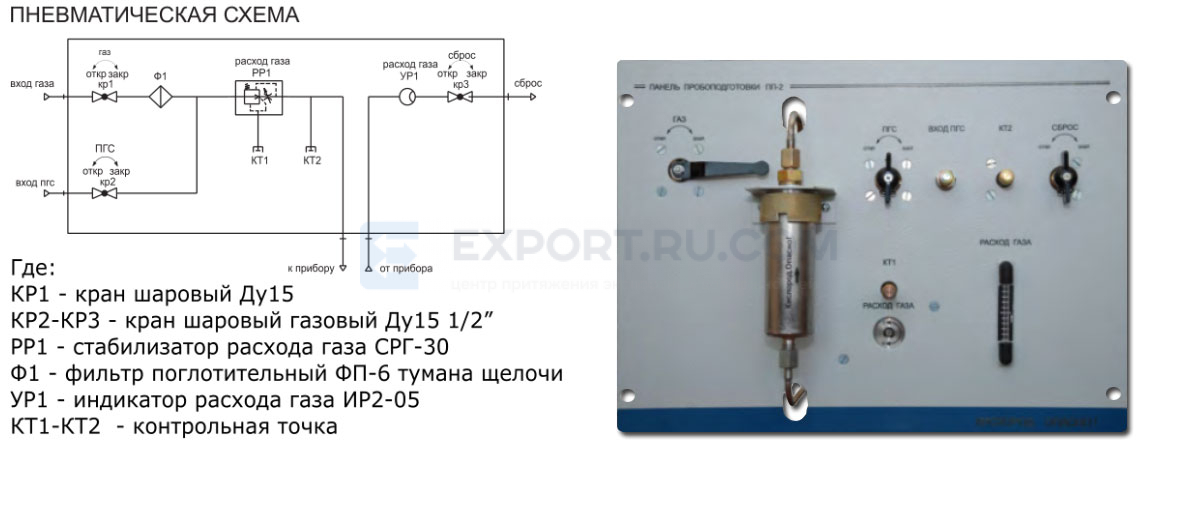

Панель пробоподготовки ПП-2
Характеристики газовой среды в точке контроля
|
Давление |
(0,01-1,2) кгс/см2 |
|
Температура |
(5-70)°С |
|
Пары щёлочи, воды |
присутствуют |
