Термокондуктометрический газоанализатор ДИСК-ТК
Область применения
Предназначен для измерения концентрации водорода (H2), диоксида серы (SO2), диоксида углерода (CO2), аргона (Аr), метана (CH4), аммиака (NH3), гелия (He) и в отдельных случаях – других газов в технологических газовых смесях промышленных установок и выдачи сигнала о текущей концентрации определяемого компонента и достижении в установленных пороговых значений.
- Принцип действия – термокондуктометрический.
- Способ отбора пробы – принудительный.
- Исполнение ДИСК-ТК – моноблочное для щитового монтажа, обыкновенное по ГОСТ 12997-84.
Газоанализатор представляет собой одноканальный автоматический прибор непрерывного действия.
Газоанализатор выдает сигнал о достижении концентрации определяемого компонента установленных пороговых значений. Конструктивно газоанализатор выполнен в виде одноблочного стационарного прибора для щитового монтажа обыкновенного исполнения.В газоанализаторе применен микроконтроллер и цифробуквенный шестнадцати местный жидкокристаллический дисплей с подсветкой. Управление газоанализатором осуществляется кнопками с помощью меню.
Применение микроконтроллера и высококачественных элементов обеспечивает:
- точность и стабильность измерений;
- удобную настройку и проверку газоанализатора;
- простую, точную и независимую установку порогов сигнализации;
- установку выходного тока потребителем;
- сохранение настроек и установок при отключении питания;
- контроль и сигнализацию неисправности;
- учет времени наработки.
Цифро-буквенный шестнадцати местный жидкокристаллический дисплей обеспечивает наглядное представление результатов измерения, настройки и проверки сигнализации.
Технические характеристики
|
Диапазон измерений в зависимости от исполнения |
|
|
Основная приведенная погрешность |
см. раздел “Исполнение газоанализатора ДИСК-ТК” |
|

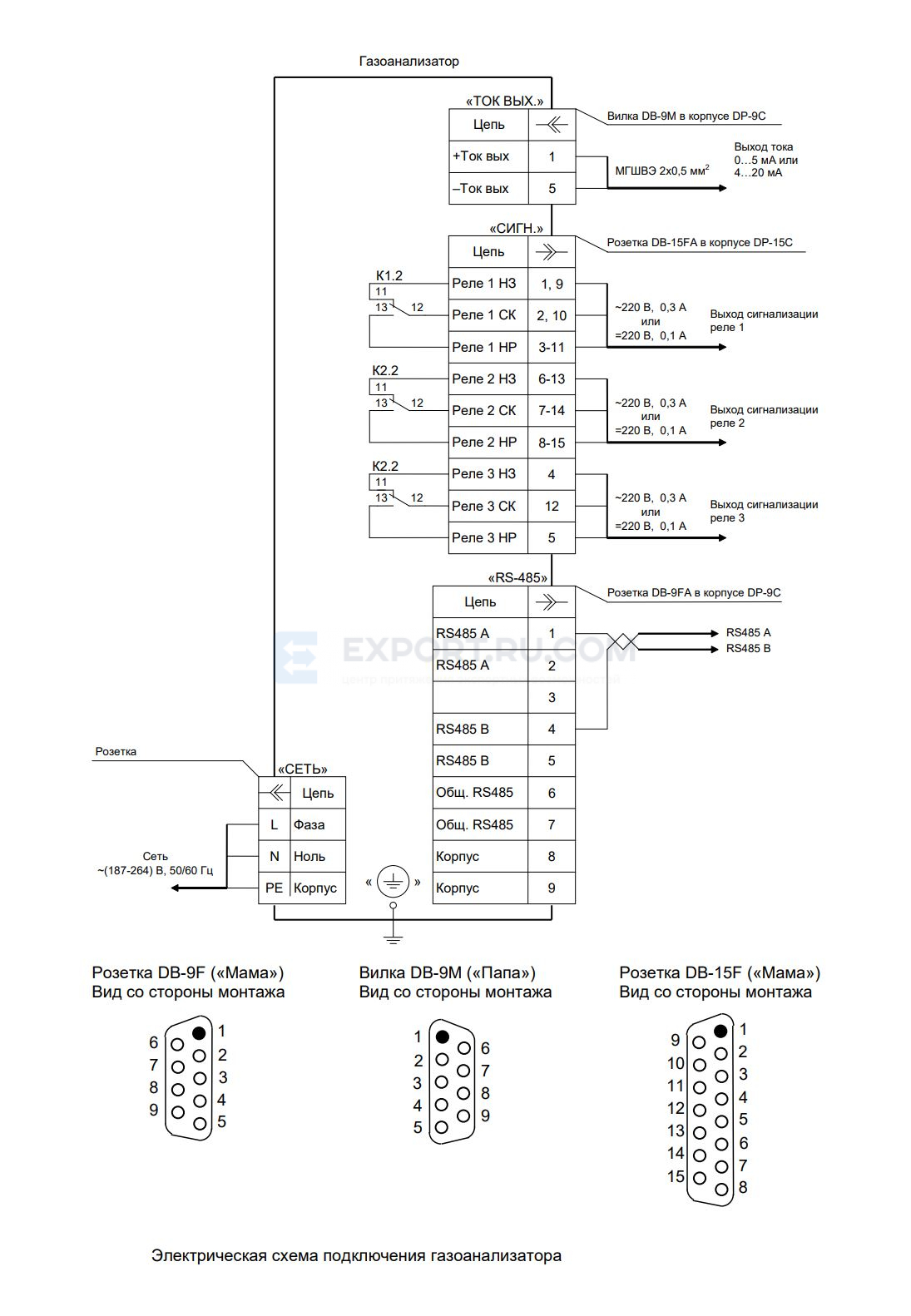

Выходной сигнал |
|
|
Аналоговый (устанавливается потребителем) |
(0-5) мА или (4-20) мА |
|
Цифровой |
цифровой дисплей |
|
Время установления выходного сигнала на уровне Т0,9 |
3 сек |
|
Сигнализация |
|
|
Количество независимых порогов сигнализации |
2 |
|
Установка порогов включения сигнализации |
(5-100)% диапазона измерений |
|
“сухие” переключающие контакты |
-220 В, 0,3 А или =200 В, 0,1 А |
|

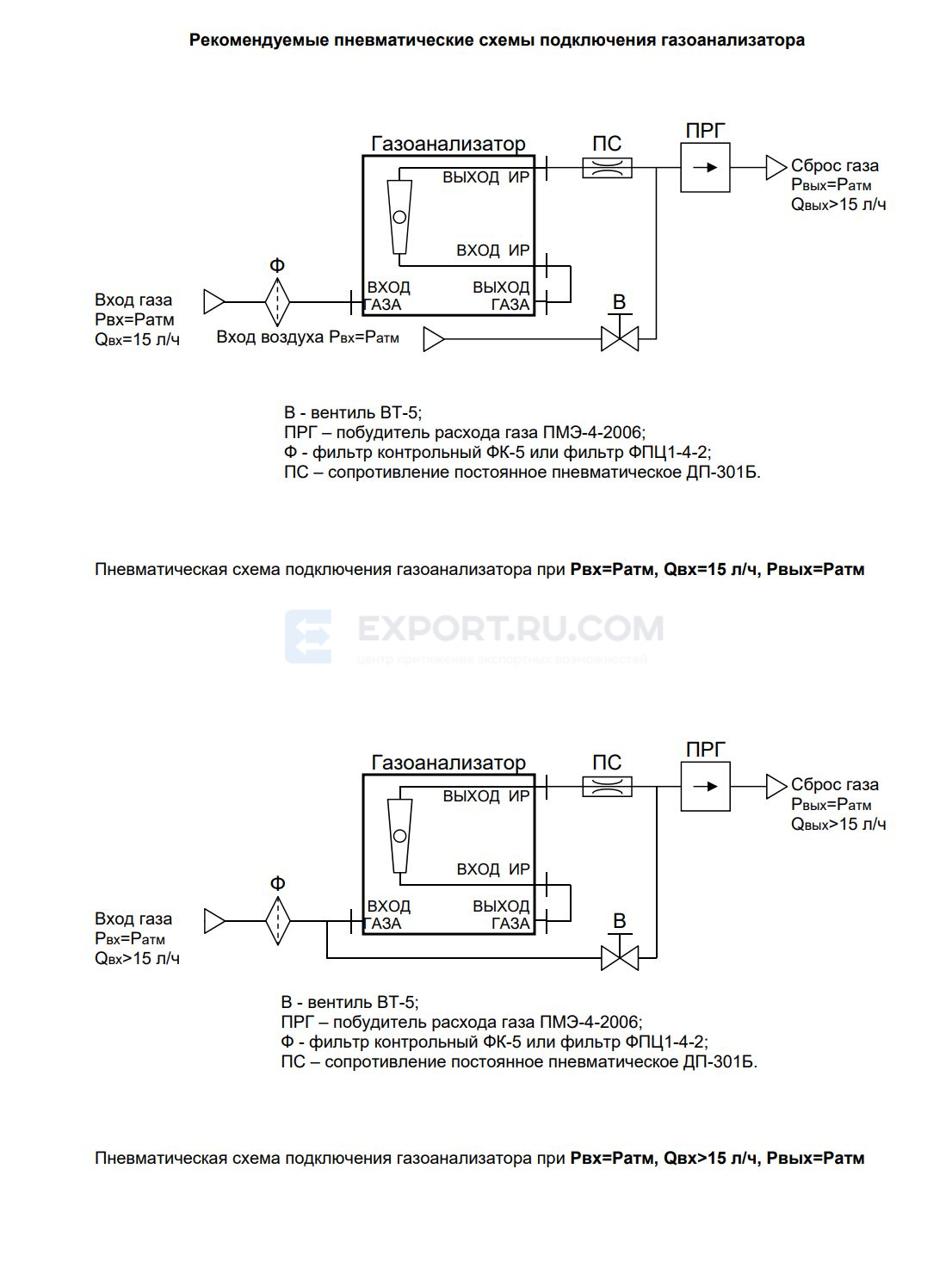

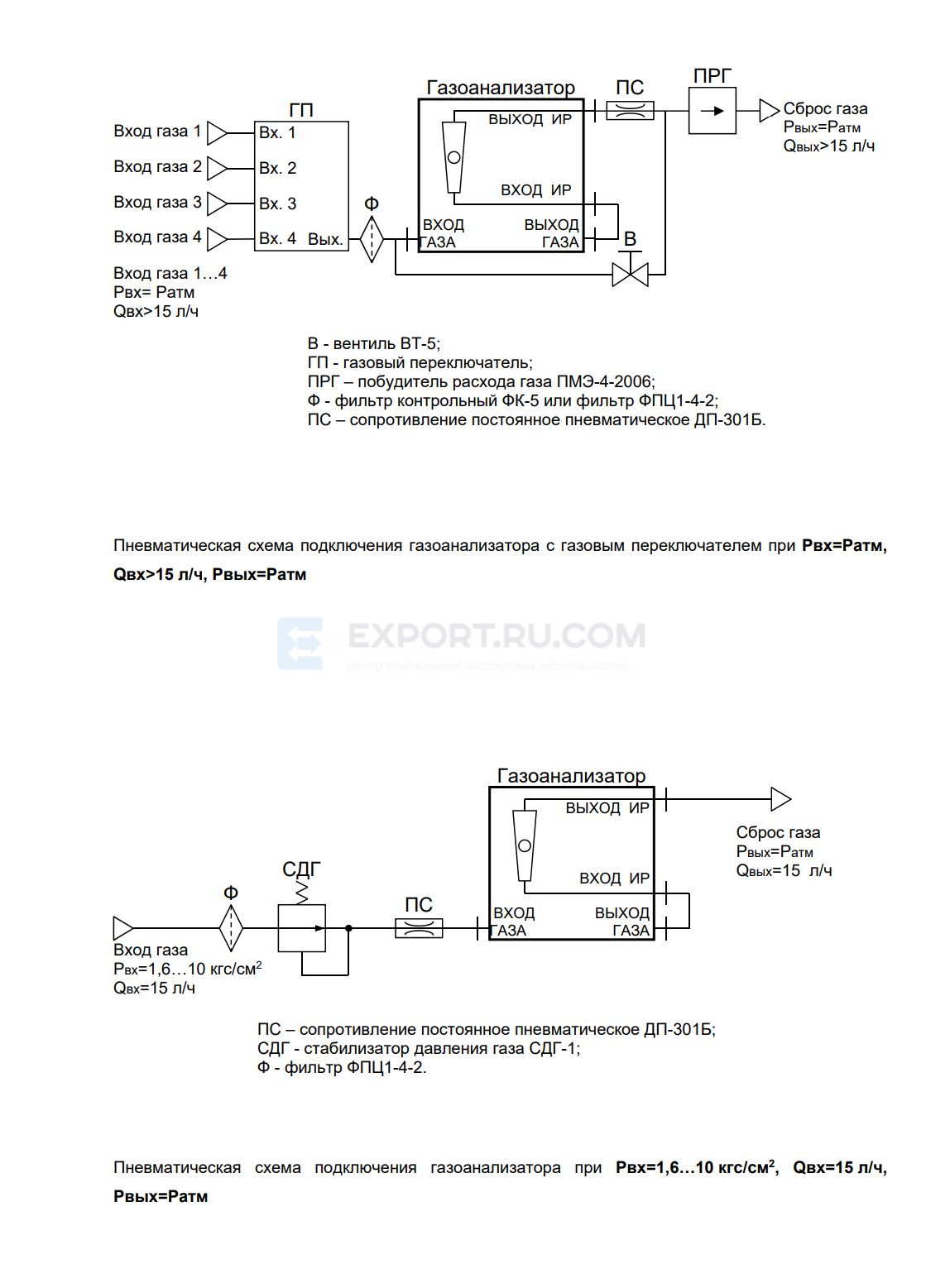

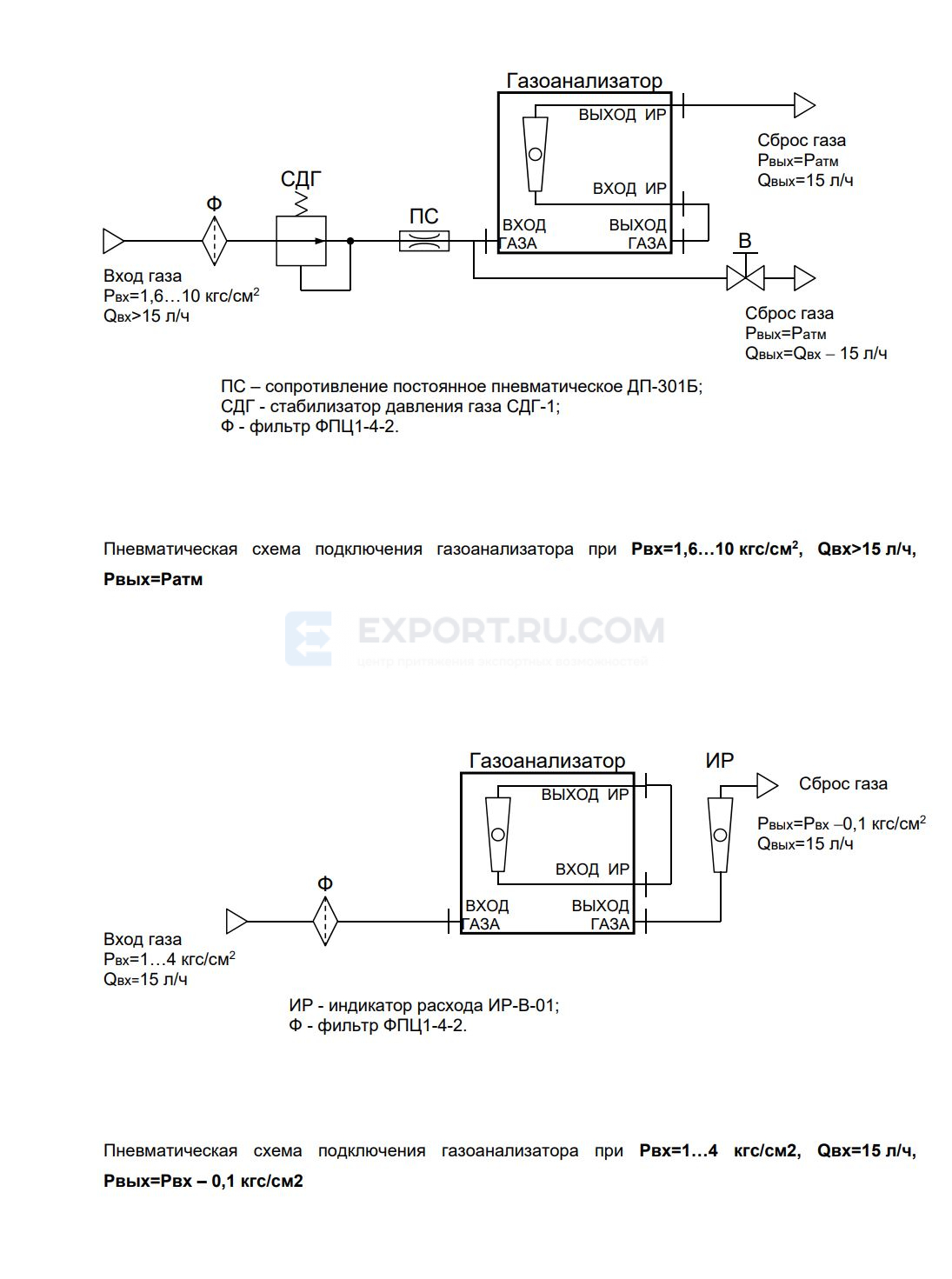

Параметры анализируемой газовой смеси |
|
|
Абсолютная влажность |
без конденсации влаги |
|
Избыточное давление |
до 4 кг/см2 |
|
Объемный расход |
15л/ч |
|
Условия эксплуатации |
|
|
Температура |
от +5 до +50°С |
|
Относительная влажность |
80% при +35°С и более низких температурах без конденсации влаги |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Синусоидальная вибрация |
от 10 до 55 Гц, амплитуда смешения 0,35 мм |
|
Время прогрева |
75 мин |
|
Напряжение и частота питания |
(-220 +22/-33) В, (50±1) Гц |
|
Потребляемая мощность |
40 ВА |
|

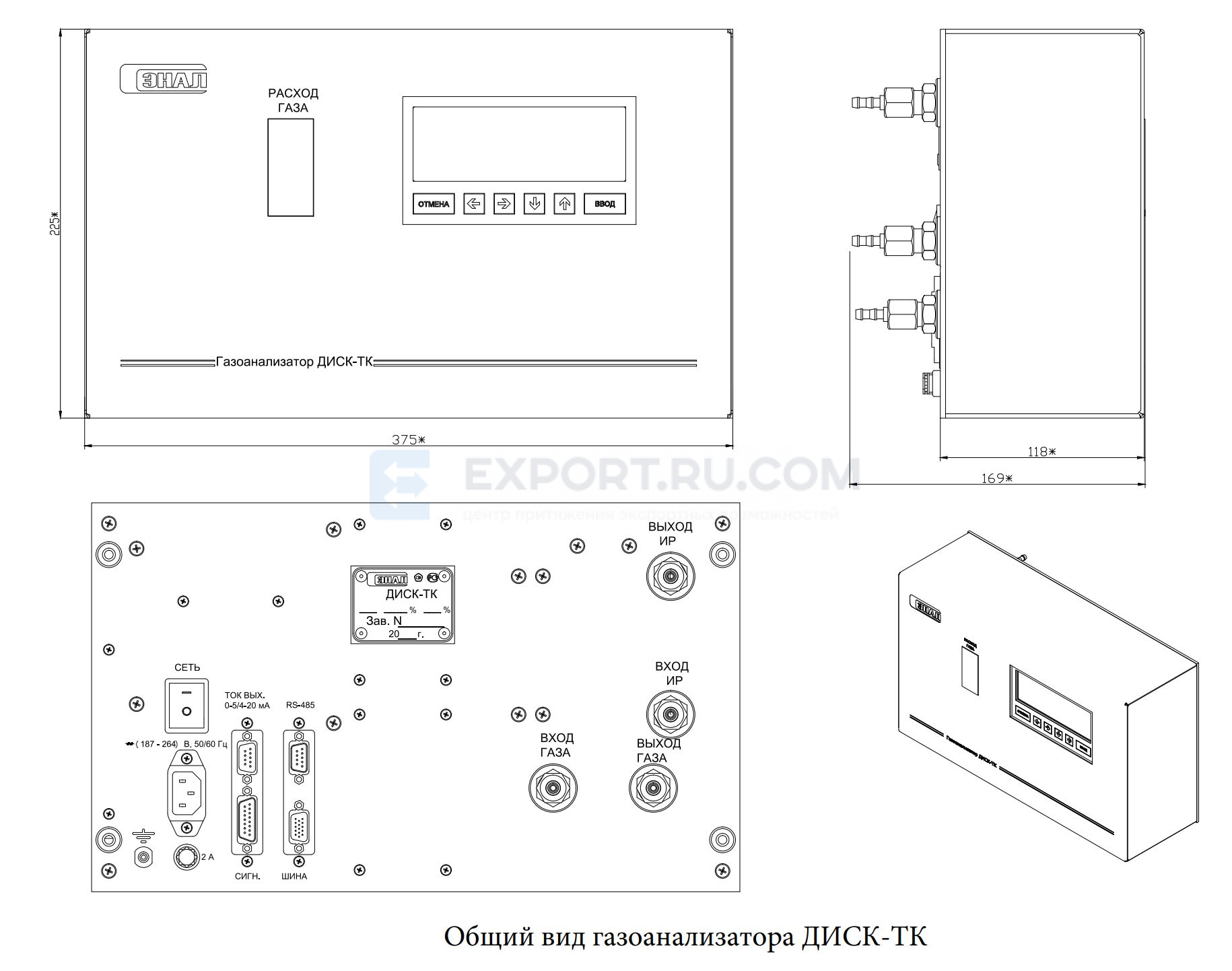

Габаритные размеры |
(375x225x115) мм |
Исполнение газоанализатора Диск-ТК
|
Анализируемый газ |
Диапазон измерений |
Пределы основной приведенной погрешности ± у % |
|---|---|---|
|
Водород в азоте |
(0-0,5)% |
5 |
|
(0-1)% |
4 |
|
|
(0-2)% |
2,5 |
|
|
(0-3)% |
2,5 |
|
|
(0-5)% |
2,5 |
|
|
(0-10)% |
2,5 |
|
|
(0-20)% |
2 |
|
|
(0-40)% |
2 |
|
|
(0-60)% |
2 |
|
|
(0-80)% |
2 |
|
|
(0-100)% |
2 |
|
|
(40-60)% |
2,5 |
|
|
(40-80)% |
2 |
|
|
(50-80)% |
2 |
|
|
(60-80)% |
2 |
|
|
(50-100)% |
2 |
|
|
(60-100)% |
2 |
|
|
(80-100)% |
2 |
|
|
(90-100)% |
2,5 |
|
|
(95-100)% |
3 |
|
|
(99-100)% |
4 |
|
|
Водород в воздухе |
(0-1)% |
4 |
|
(0-2)% |
2,5 |
|
|
(0-3)% |
2,5 |
|
|
(0-4)% |
2,5 |
|
|
Водород в диоксиде углерода |
(0-1)% |
4 |
|
(0-2)% |
2,5 |
|
|
(0-3)% |
2,5 |
|
|
(0-5)% |
2,5 |
|
|
(0-10)% |
2,5 |
|
|
(0-20)% |
2 |
|
|
(0-40)% |
2 |
|
|
|
(0-60)% |
2 |
|
(0-80)% |
2 |
|
|
(0-100)% |
2 |
|
|
(50-100)% |
2 |
|
|
(60-100)% |
2 |
|
|
(80-100)% |
2 |
|
|
(90-100)% |
2,5 |
|
|
(95-100)% |
2 |
|
|
Гелий в воздухе |
(0-5)% |
3 |
|
(0-10)% |
3 |
|
|
(0-100)% |
2 |
|
|
(90-100)% |
2,5 |
|
|
(95-100)% |
5 |
|
|
Диоксид серы в азоте |
(0-10)% |
2 |
|
(0-20)% |
2 |
|
|
Диоксид серы в воздухе |
(0-10)% |
3 |
|
(0-20)% |
2 |
|
|
Диоксид углерода в азоте |
(0-10)% |
3 |
|
(0-20)% |
2 |
|
|
(0-30)% |
2 |
|
|
(0-40)% |
2 |
|
|
(50-100)% |
2 |
|
|
(80-100)% |
2 |
|
|
(90-100)% |
3 |
|
|
Метан в азоте |
(0-100)% |
2 |
|
Гелий в азоте |
(0-2)% |
4 |
|
(0-5)% |
3 |
|
|
(0-10)% |
2,5 |
|
|
(0-20) % |
2 |
|
|
(0-40)% |
2 |
|
|
(0-100)% |
2 |
|
|
(60-100)% |
2 |
|
|
(80-100)% |
2 |
|
|
(90-100)% |
2,5 |
|
|
(95-100)% |
5 |
|
|
Аргон в азоте |
(0-10)% |
3 |
|
(0-20)% |
2 |
|
|
(0-40)% |
2 |
|
|
(0-100)% |
2 |
|
|
(60-100)% |
2 |
|
|
(80-100)% |
2 |
|
|
Аргон в водороде |
(97-100)% |
4 |
|
Аргон в воздухе |
(0-20)% |
2 |
|
(0-40)% |
2 |
|
|
(60-100)% |
2 |
|
|
Аргон в кислороде |
(0-20)% |
2 |
|
(0-40)% |
2 |
|
|
(60-100)% |
2 |
|
|
Водород в кислороде |
(0-2)% |
4 |
|
Кислород в водороде |
(0-1)% |
4 |
|
Водород в аргоне |
(0-2)% |
4 |
|
(0-5)% |
4 |
|
|
Гелий в аргоне |
(0-30)% |
2 |
|
(0-40)% |
2 |
|
|
(10-25)% |
2,5 |
|
|
(80-100)% |
2 |
|
|
Водород в хлоре |
(0-2)% |
3 |
|
(0-5) % |
3 |
|
|
(0-10)% |
3 |
|
|
Водород в хлористом водороде |
(0-10)% |
3 |
