Термомагнитный газоанализатор ЕН-7000ТМК, ЕН-7000ТМКВ, ЕН7000ТМКР
Область применения
Газоанализатор предназначен для автоматического непрерывного измерения содержания кислорода О2 в газовых смесях
- Тип газоанализатора – стационарный
- Способ отбора пробы – принудительный
- Режим работы- непрерывный

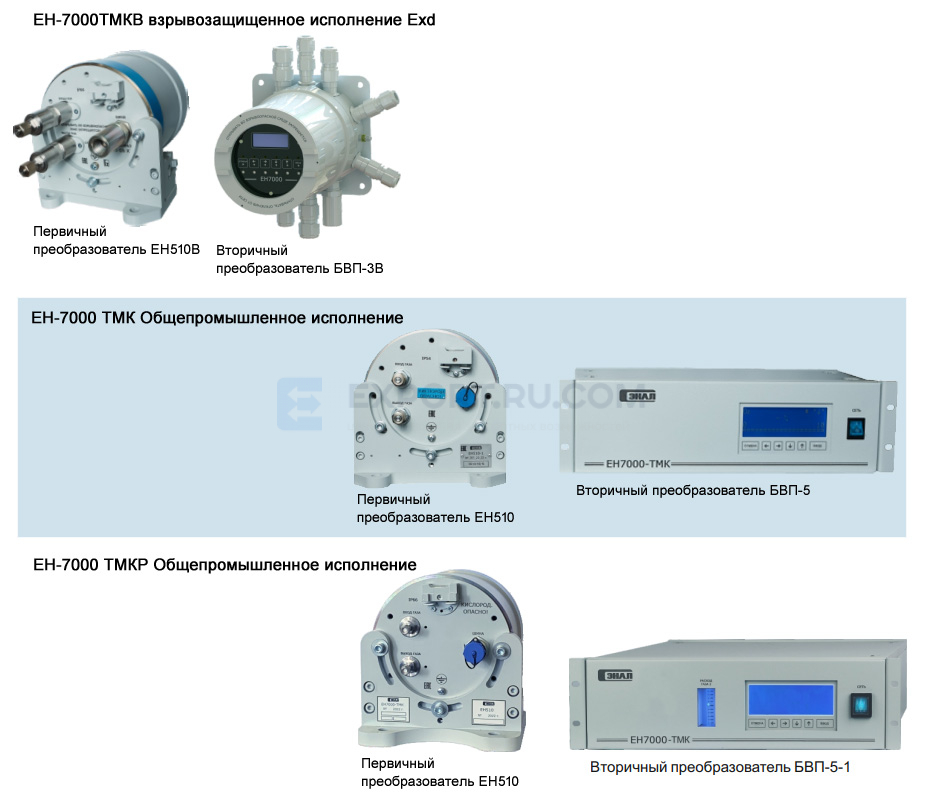

- Исполнение- двухблочное, общепромышленное, взрывозащищенное
Применяется для контроля кислорода на установках разделения воздуха, в отходящих газах топливосжигающих установок. В технологических процессах в химической, нефтеперерабатывающей, нефтехимической промышленности, металлургии и тд.
Газоанализаторы выпускаются в общепромышленном и взрывозащищенном исполнении.
Отличительной особенностью газоанализаторов серии ТМК является возможность измерения кислорода (O2) в сложных газовых смесях, например с высоким содержанием водорода (H2)-ВСГ,HCG (10% и выше).
Измерение чистоты кислорода (O2) без использования сравнительного газа со шкалами 90-100, 95-100, 98-100% O2.
Технические характеристики
|
Анализируемый газ |
Диапазон измерений объемной доли, % |
Пределы допускаемой основной 1 приведенной погрешности газоанализатора |
|---|---|---|
|
Кислород О2 |
от 0 до 1 |
±5,0 |
|
от 0 до 2 |
±4,0 |
|
|
от 0 до 5 |
±2,0 |
|
|
от 0 до 10 |
±2,0 |
|
|
от 0 до 20 |
±2,0 |
|
|
от 0 до 21 |
±2,0 |
|
|
от 0 до 25 |
±2,0 |
|
|
от 0 до 30 |
±2,0 |
|
|
от 0 до 50 |
±2,0 |
|
|
от 0 до 100 |
±2,0 |
|
|
от 15 до 25 |
±2,0 |
|
|
от 20 до 80 |
±2,0 |
|
|
от 50 до 100 |
±2,0 |
|
|
от 80 до 100 |
±2,0 |
|
|
от 90 до 100 |
±2,0 |
|
|
от 95 до 100 |
±4,0 |
|
|
от 98 до 100 |
±5,0 |
|
Выходной сигнал |
|||
|
Аналоговый |
(0-5), (4-20)mA |
||
|
Цифровой |
RS – 485 с MODBUS RTU |
||
|
Визуализация результатов измерений |
Многострочный жидкокристаллический дисплей с подсветкой |
||
|
Сигнализация Количество независимых порогов сигнализации |
3 |
||
|
Напряжение и частота питания |
(~220 +22/-33) B, (50±1) Гц |
||
|
Потребляемая мощность |
150 ВА |
||
Габаритные размеры, масса
|
ЕН7000-ТМК |
||||
|
Преобразователь ЕН510 |
220 |
230 |
300 |
20 |
|
Блок БВП−5 |
485 |
132 |
220/295 |
10 |
|
|
||||
|
ЕН7000-ТМКВ |
||||
|
Преобразователь ЕН510В |
220 |
230 |
300 |
20 |
|
Блок БВП-3В |
210 |
200 |
310 |
20 |
|
|
||||
|
ЕН7000-ТМКР |
||||
|
Преобразователь ЕН510 |
220 |
230 |
300 |
20 |
|
Блок БВП−5−1 |
485 |
132 |
245\295 |
10 |
Исполнение газоанализатора
|
Наименование |
Исполнение |
Производственная зона / маркировка взрывозащиты |
Степень защиты корпуса по ГОСТ 14254-2015 |
|---|---|---|---|
|
ЕН7000-ТМК |
ЛНПК2.840.404 |
Взрывобезопасная |
IP20/ IP54 1 |
|
ЕН7000-ТМКВ |
ЛНПК2.840.40401 |
Взрывоопасная«1 Ех db IIС Т5 Gb X» |
IP66 |
|
ЕН7000-ТМКР |
ЛНПК2.840.404-02 |
Взрывобезопасная |
IP20/ IP54 1 |
Примечание 1: Газоанализаторы имеют в составе защитный кожух.
