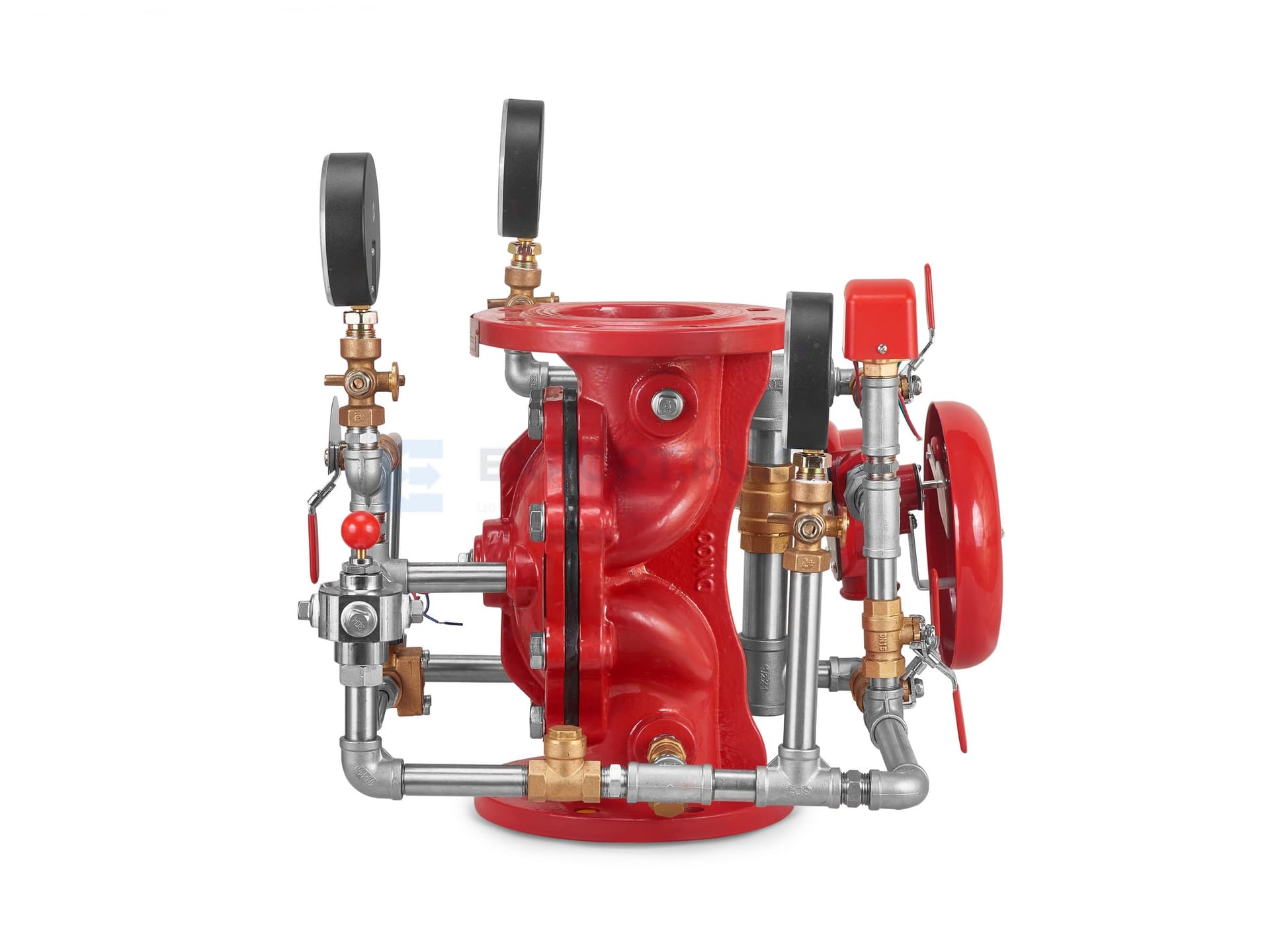

Узел управления дренчерный CA-FIRE «D1» Ду80 сертифицирован по ТР ЕАЭС 043/2017.
НАЗНАЧЕНИЕ
УУ предназначен для работы в дренчерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
УУ соответствует климатическому исполнению. О категории размещения 4 по ГОСТ 15150-69, с нижним пределом значения температуры плюс 4°С.
Пример обозначения по ГОСТ Р 51052-2002: Узел управления дренчерный (УУ-Д) с проходом условным диаметром 80 мм, давлением максимальным рабочим 1,6 МПа, с комбинированным приводом (с электроприводом постоянного тока на 24 В (Э24) и гидроприводом с минимальным давлением срабатывания 0,07 МПа (Г0,07), для водяного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединения с арматурой (Ф), климатического исполнения О, категории размещения 4, модели «D1»:
УУ-Д 80/1.6(Э24, Г0,07)Вз-ВФ.О4 – «D1»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики УУ приведены в таблице 1, гидравлическая принципиальная схема приведена на рисунке 1, общий вид и спецификация комплектующего оборудования УУ приведен на рисунке 3, габаритные размеры приведены на рисунке 4, присоединительные размеры приведены на рисунке 5.
Таблица 1
| Наименование параметра | Значение |
| Давление рабочее минимальное МПа, не более | 0,14 |
| Давление гидравлическое максимальное, МПа, не менее | 1,6 |
| Вид привода | Комбинированный |
| Напряжение питания постоянного тока электрического привода, В | 24 |
| Минимальное давление срабатывания гидравлического привода, МПа | 0,07 |
| Диаметр, тип и размер резьбы для подключения линии гидравлического дублирующего привода | Ду15 мм, G1/2″ |
| Суммарные гидравлические потери давления в УУ МПа, не более | 0,04 |
| Время срабатывания клапана, с, не более | 5 |
| Диаметр условного прохода, мм | 50, 65, 80, 100, 150, 200, 250, 300 |
| Минимальный диаметр прохода, мм | 48, 63, 78, 97, 146, 195, 245, 296, 347 |
| Температурный диапазон эксплуатации, °С | от +4 до +40 |
| Рекомендуемая периодичность замены РТИ (с даты выпуска УУ), лет | 3 |
| Ресурс срабатывания, циклов, не менее | 500 |
| Вероятность безотказной работы УУ в дежурном режиме за время работы не менее 2000 ч., не менее | 0,99 |
| Назначенный срок службы, лет | 10 |
| Тип соединения | фланцевый |
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
УУ состоит из следующего оборудования:
– Клапан сигнальный дренчерный КД 65-250/1,6(Э24, Г0,07)-ВФ.О4;
– Обвязка трубопроводная;
– Манометры;
– Сигнализатор давления СД 0,03/1,6(2)G ½-ВО4;
– Электромагнитный клапан (соленоид) – электропуск;
– Оповещатель пожарный звуковой гидравлический ОПЗГ (поставляется отдельно по заявке заказчика);
– Датчик уровня (ДУ) CSN E47S8-31N-12-LZ (поставляется отдельно по заявке заказчика).
Устройство и назначение комплектующих элементов, входящих в УУ – (символы) смотри рис.2, номера позиций смотри рис. 3.
Основным элементом УУ является клапан сигнальный дренчерный мембранный (КД) поз. 3 (далее по тексту клапан). Клапан – нормально закрытое запорное устройство, предназначенное для пуска огнетушащего вещества и выдачи управляющего гидравлического импульса.
Устройство, габаритные и присоединительные размеры клапана, спецификация изделий и материалов, применяемых в клапане сигнальном дренчерном смотри рисунок 5.
Кран (КН5) поз.8 (аварийный) предназначен для ручного пуска УУ в рабочий режим
в случае отказа электроклапана (Y) поз. 10 (в дежурном режиме закрыт).
Кран (КН4) поз. 13 предназначен для контроля (проверки) сигнализатора давления (HP) поз.5 при техническом обслуживании (в дежурном режиме закрыт).
Клапан обратный (КО) поз.16 препятствует сбросу давления в рабочей камере клапана при уменьшении давления в подводящем трубопроводе.
Фильтр (Ф) поз.12 предназначены для предохранения рабочих органов клапана и обвязки от засорения посторонними предметами.
Три крана трехходовых (ВМ1, ВМ2 и ВМ3) поз.2 для контрольных манометров предназначены для отключения манометров от трубопровода при техническом обслуживании (в дежурном режиме- открыты).
Сигнализатор давления (НР) поз. 5 предназначен для выдачи управляющего электрического импульса при срабатывании УУ.
Манометр (МН3) поз.4 предназначен для контроля давления в побудительной магистрали.
Манометр (МН1) поз.1 предназначен для контроля давления в питающем трубопроводе.
Кран (КН1) поз. 15 предназначен для слива жидкости в дренаж из клапана и распределительного трубопровода (в дежурном режиме закрыт).
Клапан электромагнитный (электроклапан) (Y) поз.10 предназначен для пуска УУ в рабочий режим (в дежурном режиме закрыт).
Кран (КН2) поз.7 предназначен для включения и отключения рабочей камеры клапана от рабочего трубопровода.
Задвижка (ЗД) предназначена для перекрытия входного отверстия клапана при ремонте и техническом обслуживании (в комплект поставки не входит).
Датчик контроля уровня жидкости (ДУ), установлен на питающем трубопроводе и предназначен для выдачи сигнала в дежурном режиме при наполнении трубопровода жидкостью выше 500 мм запорного устройства клапана.
Манометр (МН2) поз. 9 предназначен для контроля давления в подводящем трубопроводе.
Кран (КН3) поз. 6 предназначен для подачи жидкости в сигнализатор давления (HP) поз.5 при сработке УУ. В дежурном режиме-открыт.
Оповещатель пожарный звуковой гидравлический (ОПЗГ) поз.14 предназначен для выдачи звукового, неречевого сигнала под действием водяного потока на его гидродвигатель.
Принцип действия:
– электропуск: в дежурном режиме, от воздействия электрического импульса, поступающего из схемы пожарной сигнализации, происходит срабатывание (открытие) клапана электромагнитного (электроклапана) (Y) поз.10 и жидкость из запорной камеры мембранного клапана (КД) поз. 3 сбрасывается в дренаж. Давление в запорной камере становится меньше, чем во входной полости, в результате чего мембрана клапана (КД) поз. 3 открывает проход жидкости в выходную полость и далее в питающий трубопровод установки. Давление жидкости воздействует на сигнализатор давления (НР) поз. 5, выдающий электросигнал для управления насосом и на оповещатель пожарный звуковой гидравлический (ОПЗГ) поз.14, выдающий звуковой сигнал. УУ переходит в рабочий режим;
– ручной пуск: если по какой-либо причине невозможно осуществить пуск системы в автоматическом режиме от воздействия электрического импульса, поступающего из схемы пожарной сигнализации, срабатывание мембранного клапана (КД) поз. 3 можно произвести при помощи крана (КН5) поз.8 (аварийный), предназначенного для ручного пуска УУ в рабочий режим. После открытия крана (КН5) поз.8 жидкость из запорной камеры мембранного клапана (КД) поз. 3 сбрасывается в дренаж. Давление в запорной камере становится меньше, чем во входной полости, в результате чего мембрана клапана (КД) поз. 3 открывает проход жидкости в выходную полость и далее в питающий трубопровод установки. Давление жидкости воздействует на сигнализатор давления (НР) поз. 5, выдающий электросигнал для управления насосом и на оповещатель пожарный звуковой гидравлический (ОПЗГ) поз.14, выдающий звуковой сигнал. УУ переходит в рабочий режим;
– гидравлический пуск: на конце линии гидравлического дублирующего привода, подключенного к выходу гидропуска (заглушка (ГП) поз. 11 установлен тепловой замок (ороситель спринклерный). При разрушении теплового замка давление в системе гидропуска падает и происходит сброс жидкости из запорной камеры мембранного клапана (КД) поз. 3. Давление в запорной камере становится меньше, чем во входной полости, в результате чего мембрана клапана (КД) поз. 3 открывает проход жидкости в выходную полость и далее в питающий трубопровод установки. Давление жидкости воздействует на сигнализатор давления (НР) поз. 5, выдающий электросигнал для управления насосом и на оповещатель пожарный звуковой гидравлический (ОПЗГ) поз.14, выдающий звуковой сигнал. УУ переходит в рабочий режим.
КОМПЛЕКТ ПОСТАВКИ
УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.
Комплект поставки приведен в таблице 5.
Таблица 5 – Комплект поставки
| Наименование | Кол-во | Примечание |
| УУ в сборе | 1 | Один на партию |
| Паспорт | 1 | Один на партию |
| Сигнализатор давления | 1 | Демонтирован, в упаковке |
| Манометр | 3 | Демонтирован, в упаковке |
| Датчик контроля уровня | 1 | Поставляется по требованию заказчика |
| Оповещатель гидравлический звуковой | 1 | Поставляется по требованию заказчика |
