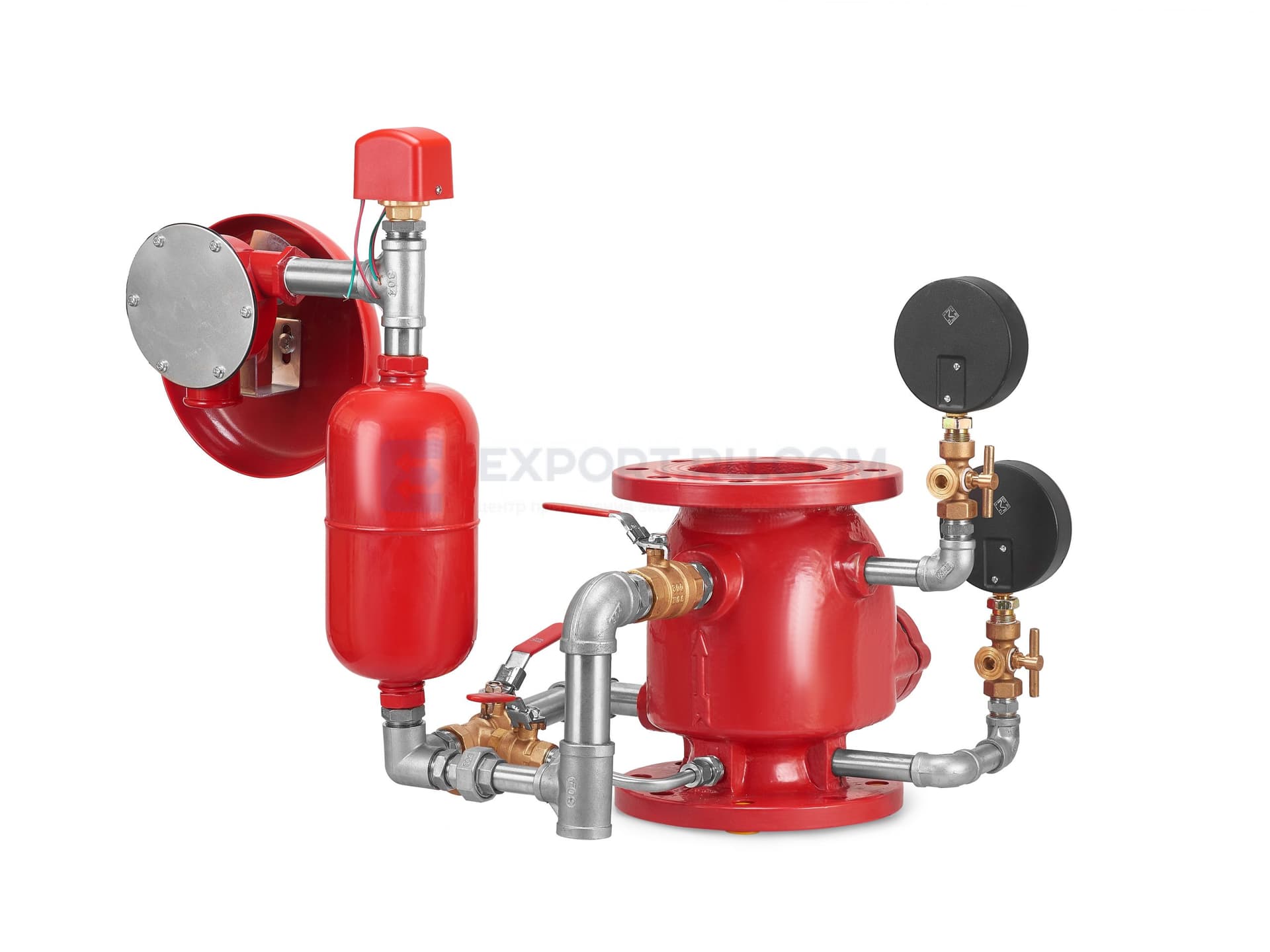

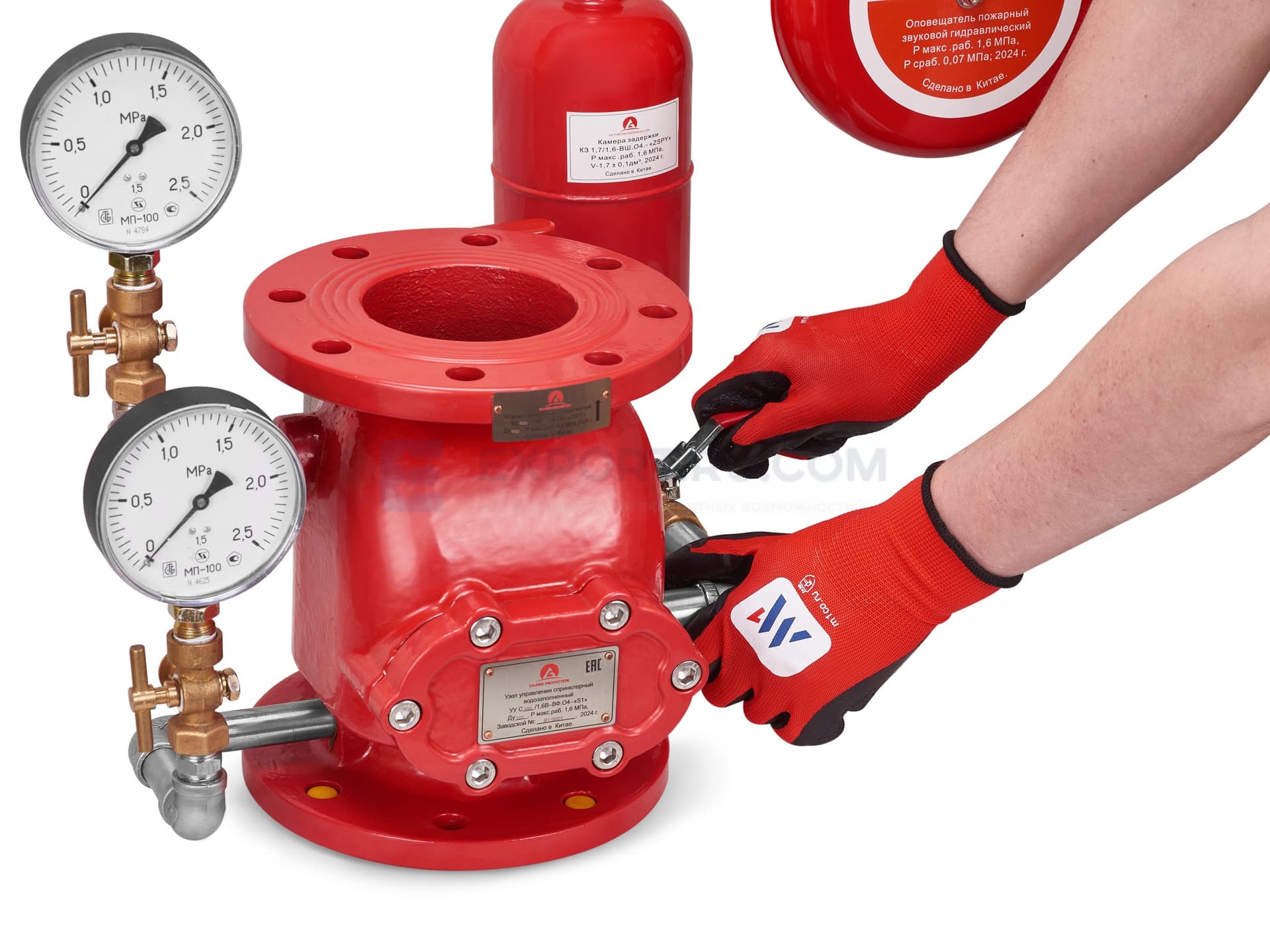

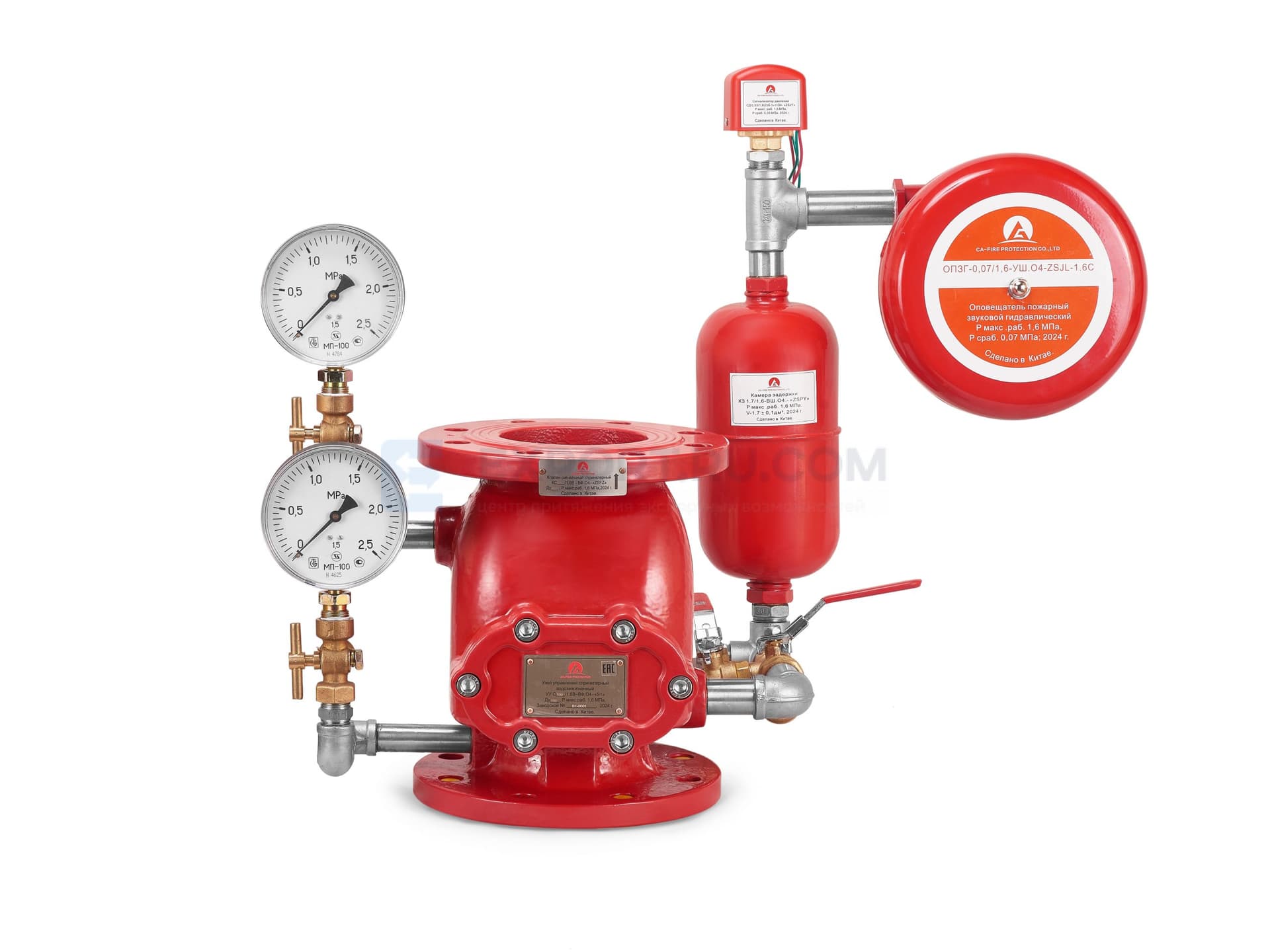

Узел управления спринклерный водозаполненный CA-FIRE «S1» Ду80 сертифицирован по ТР ЕАЭС 043/2017.
НАЗНАЧЕНИЕ
УУ предназначен для работы в спринклерных установках водяного и пенного пожаротушения и осуществляет подачу огнетушащей жидкости в стационарных автоматических установках с выдачей сигналов о своем срабатывании для включения пожарного насоса. УУ соответствует климатическому исполнению. О категории размещения 4 по ГОСТ 15150-69, с нижним пределом значения температуры плюс 4°С.
Пример обозначения: Узел управления (УУ), спринклерный (С), с условным диаметром прохода 100 мм, максимальным рабочим давлением 1,6 МПа, для водяного питающего трубопровода (В), с вертикальным рабочим положением на трубопроводе (В), фланцевым типом соединения с арматурой (Ф), климатического исполнения 0, категории размещения 4, модели:
УУ-С 80/1,6 В–ВФ-О4 – «S1»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики УУ приведены в таблице 1, гидравлическая принципиальная схема приведена на рисунке 2., общий вид, габаритные и присоединительные размеры приведены на рисунке 3,
Таблица 1
| Наименование параметра | Значение |
| Давление рабочее минимальное МПа, не более | 0,14 |
| Давление гидравлическое максимальное, МПа, не менее | 1,6 |
| Суммарные гидравлические потери давления в УУ МПа, не более | 0,04 |
| Время срабатывания клапана, с, не более | 5 |
| Диаметр условного прохода, мм: | 80 100 125 150 200 |
| Ресурс срабатывания, циклов, не менее | 500 |
| Рекомендуемая периодичность замены РТИ (с даты выпуска УУ), лет | 3 |
| Вероятность безотказной работы УУ в дежурном режиме за время работы не менее 2000 ч., не менее | 0,99 |
| Назначенный срок службы, лет | 10 |
| Тип соединения | фланцевый |
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
УУ состоит из следующего оборудования:
– Клапан сигнальный спринклерный КС 80-200/1,6В -ВФ.О4;
– Манометры;
– Сигнализатор давления СД 0,03/1,6(2)G ½-ВО4;
– Камера задержки КЗ 1,7/1,6-ВМ.О4;
– Обвязка трубопроводная;
– Оповещатель пожарный звуковой гидравлический ОПЗГ (поставляется отдельно по заявке заказчика).
Устройство и назначение комплектующих элементов входящих в УУ – (символы) смотри рис.2, номера позиций смотри рис. 3.
Основным элементом УУ является клапан сигнальный спринклерный (КС) поз. 2 (далее по тексту клапан). Клапан- нормально закрытое запорное устройство, предназначенное для пуска огнетушащего вещества и выдачи управляющего гидравлического импульса.
Устройство, габаритные и присоединительные размеры клапана, спецификация изделий и материалов, применяемых в клапане сигнальном спринклерном смотри рисунок 4.
Кран (КН2) поз. 11 предназначен для контроля (проверки) сигнализатора давления (HP1) поз.5 при техническом обслуживании (в дежурном режиме закрыт).
Фильтр (Ф1) поз.9 предназначен для предохранения камер задержки и обвязки от засорения посторонними предметами.
Два крана трехходовых (ВМ1 и ВМ2) поз.4 для контрольных манометров предназначены для отключения манометров от трубопровода при техническом обслуживании (в дежурном режиме открыты).
Сигнализатор давления (НР1) поз. 5 предназначен для выдачи управляющего электрического импульса при срабатывании УУ.
Манометр (МН2) поз.1 предназначен для контроля давления в питающем трубопроводе.
Манометр (МН1) поз.3 предназначен для контроля давления в подводящем трубопроводе.
Кран (КН3) поз. 10 предназначен для слива жидкости в дренаж из клапана и распределительного трубопровода (в дежурном режиме закрыт).
Задвижка (ЗД) предназначена для перекрытия входного отверстия клапана при ремонте и техническом обслуживании.
Кран (КН1) поз. 8 предназначен для подачи жидкости в сигнализатор давления (HP1) поз.5 при сработке УУ (в дежурном режиме-открыт). При проведении контроля (проверки) сигнализатора давления (HP1) поз.5 при техническом обслуживании – закрыт.
Оповещатель пожарный звуковой гидравлический (ОПЗГ) поз.6 предназначен для выдачи звукового, неречевого сигнала под действием водяного потока на его гидродвигатель.
Принцип действия
В дежурном режиме при срабатывании спринклерного оросителя давление в питающем трубопроводе и в полости над затвором КС снижается, огнетушащее вещество под избыточным давлением во входной полости клапана открывает затвор КС. Часть жидкости по кольцевой канавке седла под давлением поступает в сигнальное отверстие и по трубопроводу поступает в камеру задержки, обеспечивая необходимое давление для срабатывания сигнализатора давления (НР1) и гидродвигателя оповещателя пожарного звукового гидравлического. Сигнализатор давления выдает сигнал для управления насосами и на пульт центрального наблюдения. Оповещатель выдает звуковой, неречевой сигнал для оповещения персонала об опасности. УУ переходит в рабочий режим.
КОМПЛЕКТ ПОСТАВКИ
УУ поставляется в собранном виде, но имеет демонтированные комплектующие элементы, которые уложены отдельно.
Комплект поставки приведен в таблице 5.
Таблица 5 – Комплект поставки
| Наименование | Кол-во | Примечание |
| УУ в сборе | 1 | |
| Паспорт | 1 | Один на узел |
| Сигнализатор давления СД 0,03/1,6(2)G ½-ВО4 | 1 | Демонтирован, в упаковке |
| Манометр | 2 | Демонтирован, в упаковке |
