Взрывозащищенный оптико-абсорбционный газоанализатор ЕН2000В
Область применения
Предназначен для непрерывного измерения содержания диоксида серы (SO2), оксида углерода (СО), диоксида углерода (СО2), метана (СН4) гексафторида серы (SF6), аммиака (NH3), ацетилена (С2H2), окиси азота (NO), закиси азота (N2O) и других газов в технологических газовых смесях промышленных установок и в воздухе рабочей зоны и выдачи сигнала о достижении концентраций определяемого компонента установленных пороговых значений.
- Принцип действия – оптико-абсорбционный.
- Исполнение -двухблочное, взрывозащищенное, маркировка взрывозащиты 1ЕхdIICТ5, вид взрывозащиты «взрывонепроницаемая оболочка “d” по ГОСТ Р МЭК 60079-1-2008.
- Степень защиты от воздействия окружающей среды – IP 66

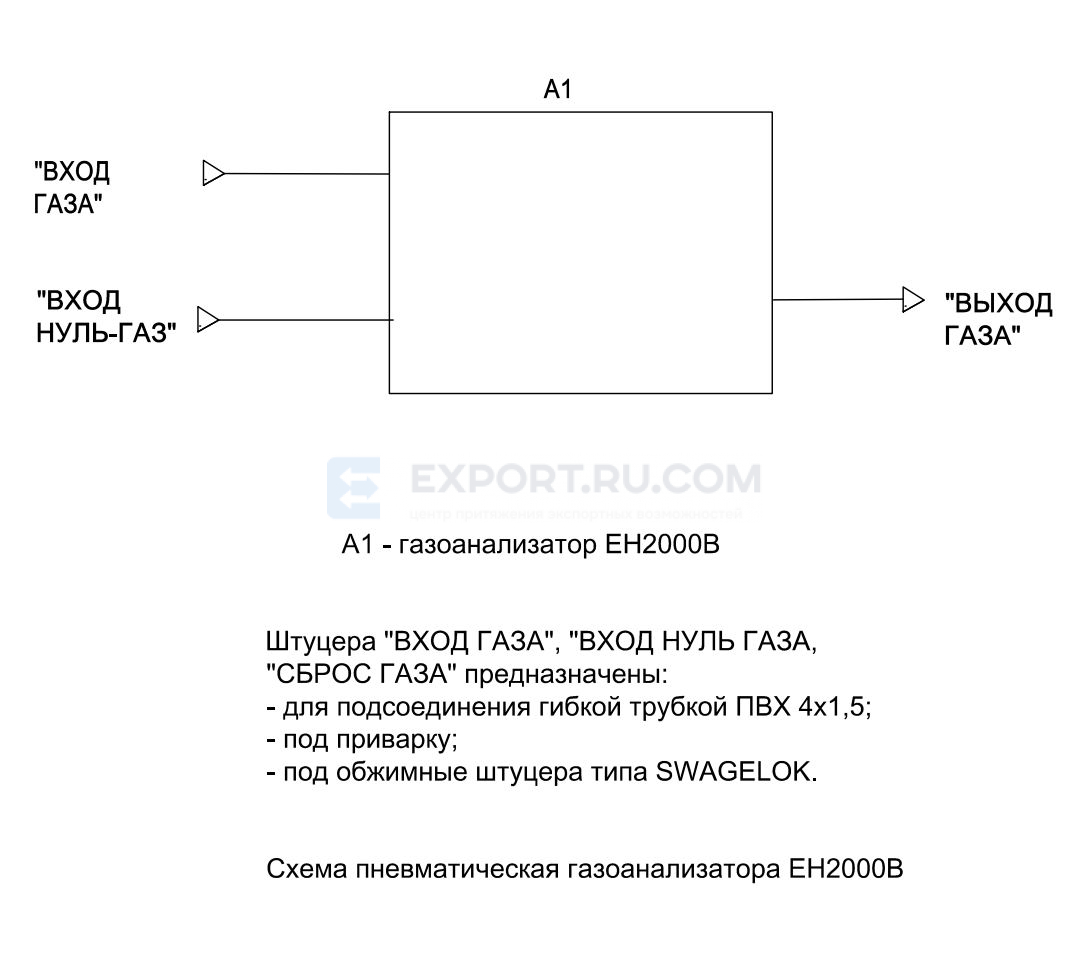

- Способ отбора – принудительный
- Тип газоанализатора – стационарный, непрерывного действия.
Технические характеристики
|
Диапазон измерений |
См. раздел “Исполнение газоанализатора ЕН2000В |
|
Выходной сигнал |
|
|
Аналоговый |
(0-5), (4-20)mА |
|
Цифровой |
RS – 485 , с MODBUS RTU |
|
Визуализация результатов измерений |
Четырёхстрочный жидкокристаллический дисплей с подсветкой |
|
Сигнализация |
|
|
Количество независимых порогов сигнализации |
2 |
|
Установка порогов включения сигнализации |
(0-100) % диапазона измерений |
|
“Сухие” переключающие контакты: “ПОРОГ1”, “ПОРОГ2” |
~220 В, 0,3 А или =200 В, 0,1 А |
|
Сигнал “отказ” |
1 |
|
Напряжение и частота питания |
(~220 +22/-33)В, (50±1) Гц |
|
Потребляемая мощность |
40 ВА |
|

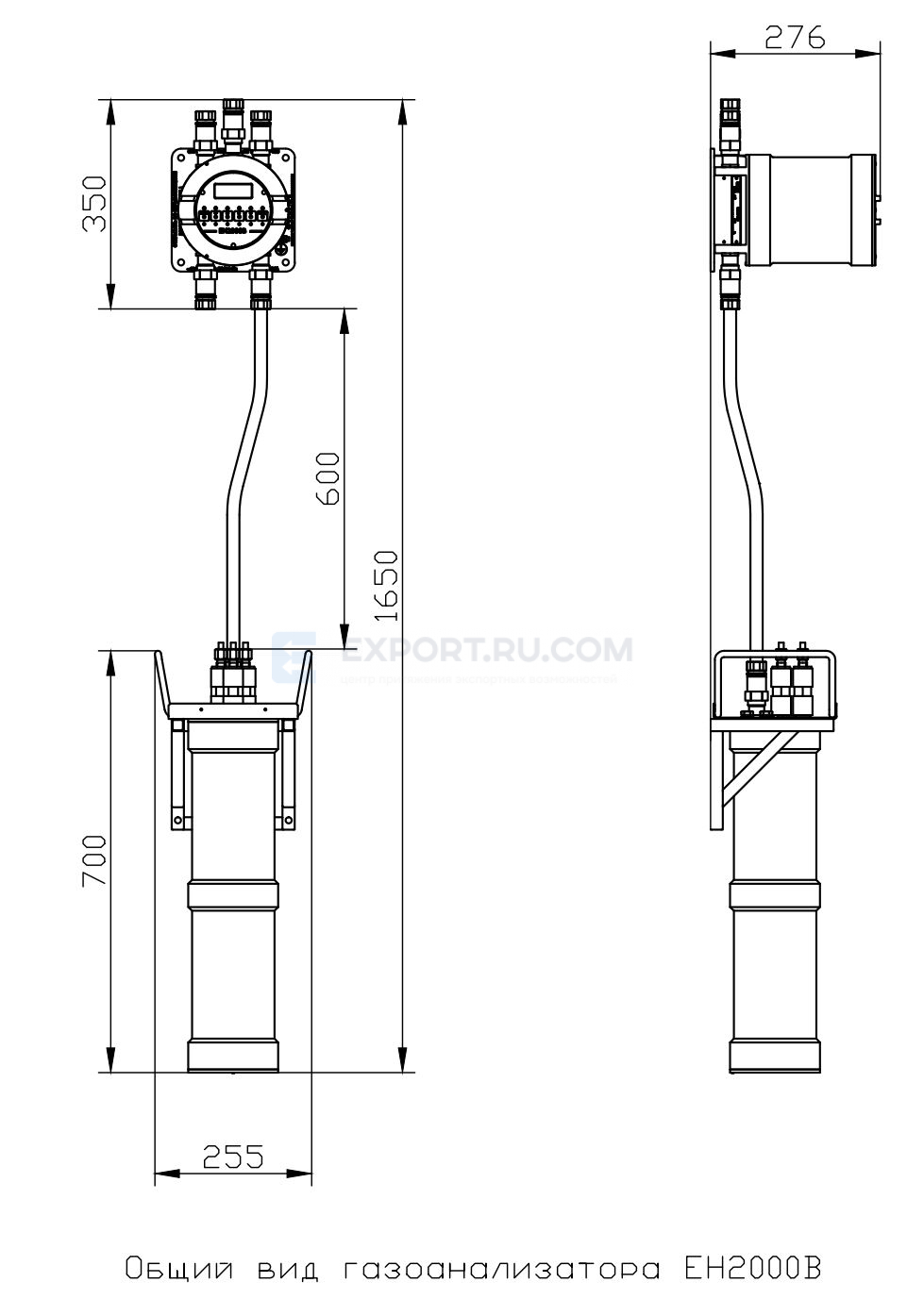

Габаритные размеры |
|
|

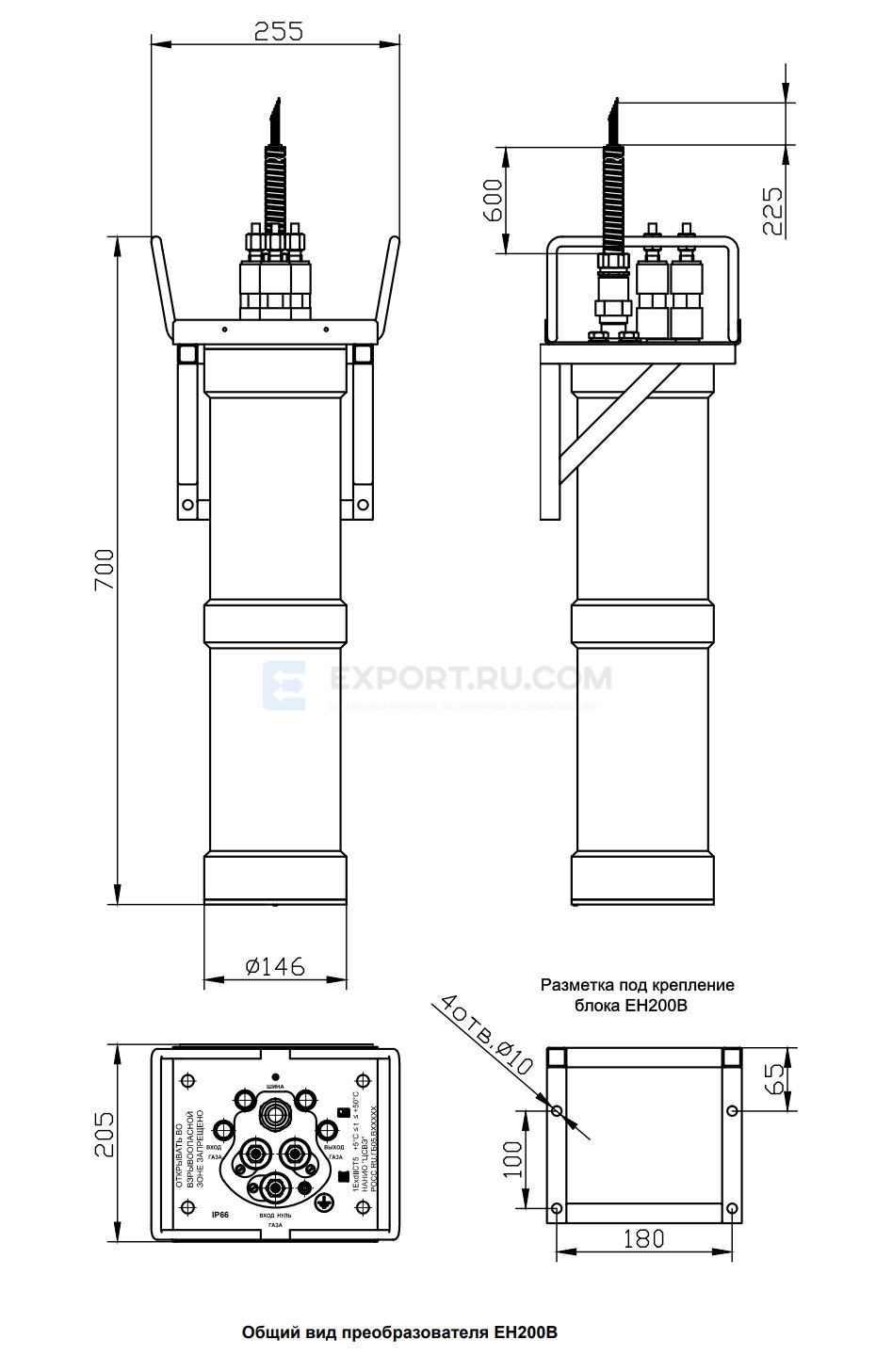

Преобразователь первичный EH 200В |
200 х 699 х 255 mm |
|

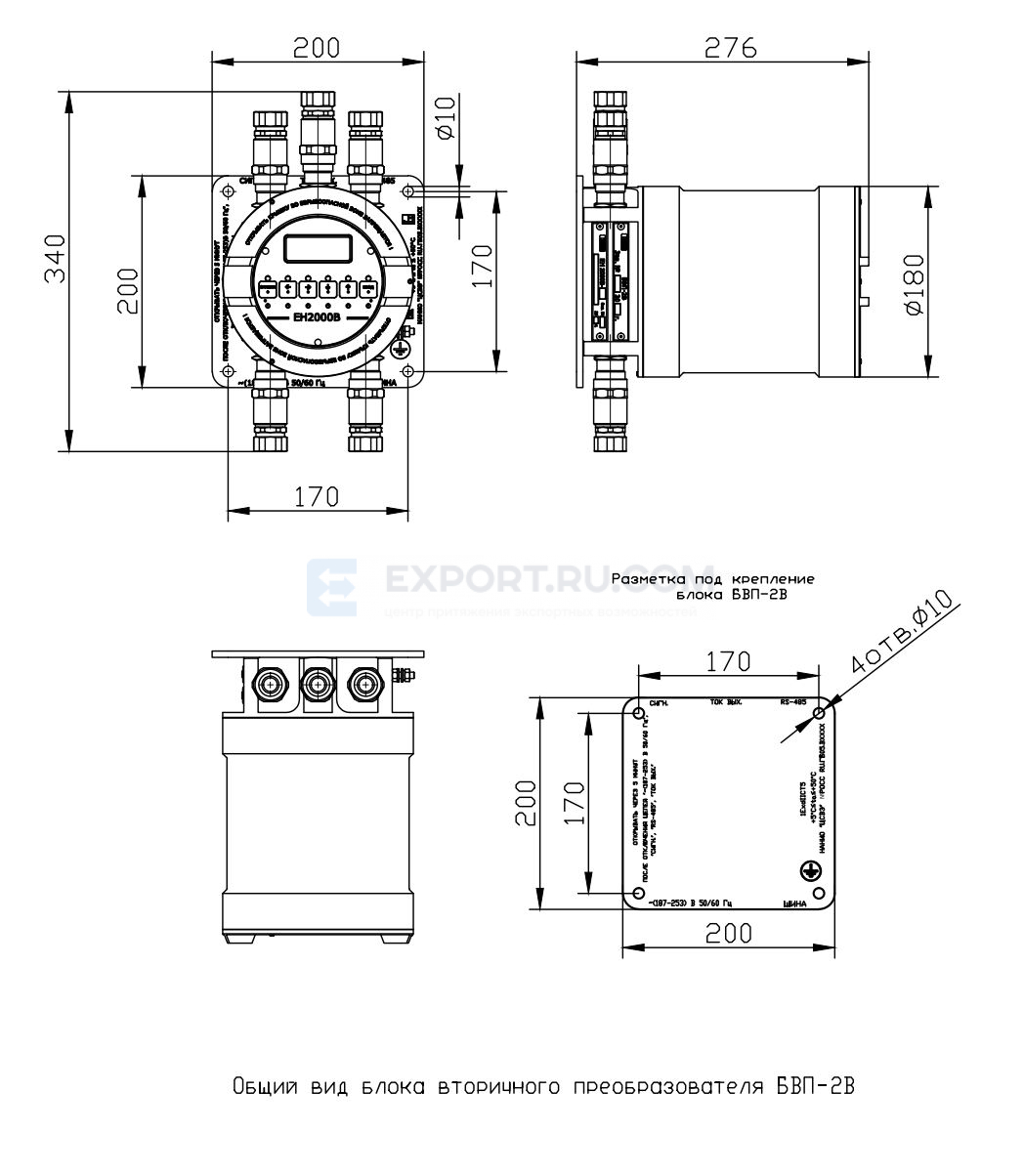

Блок вторичного преобразователя БПВ-2В |
200 x 200 x 268 mm |
- Взрывозащищенный газоанализатор ЕН2000В предназначен для установки во взрывоопасные зоны класса 1, класса 2 по ГОСТ Р52350.14-2006 (В-1а, В-1б, В-1г по старой классификации)
- Управление прибором производится при помощи бесконтактных инфракрасных оптических кнопок с блокировкой от случайного прикосновения.
- Ремонт, обслуживание, поверка газоанализатора производится без выполнения демонтажных работ по коммутации кабельных линий и корпуса первичного преобразователя в месте установки.
Исполнение газоанализатора с буквой «А» в конце наименования отличается от соответствующих исполнений без буквы «А» применением при настройке и поверке поверочных газовых смесей с меньшим пределом допускаемой погрешности аттестации.
Исполнение газоанализатора ЕН2000В
|
Обозначение |
Наименование исполнения |
Анализируемый газ |
Диапазон измерений |
Пределы допускаемой основной погрешности газоанализатора |
|||
|---|---|---|---|---|---|---|---|
|
% об. |
млн–1 |
||||||
|
γ , % прив. |
Δ, млн−1 абсол. |
δ, % отн. |
|||||
|
ЛНПК2.840.201−74 |
ЕН2000В−74* |
Диоксид углерода (СО2) |
− |
0 − 5 |
±15 |
− |
− |
|
ЛНПК2.840.201−75 |
ЕН2000В−75* |
− |
0 − 10 |
±12 |
− |
− |
|
|
ЛНПК2.840.201−76 |
ЕН2000В−76* |
− |
0 − 25 |
±10 |
− |
− |
|
|
ЛНПК2.840.201−77 |
ЕН2000В−77* |
− |
0 − 50 |
±10 |
− |
− |
|
|
ЛНПК2.840.201−78 |
ЕН2000В−78* |
− |
0 − 100 |
±10 |
− |
− |
|
|
ЛНПК2.840.201−79 |
ЕН2000В−79* |
− |
0 − 200 |
±8 |
− |
− |
|
|
ЛНПК2.840.201−79А |
ЕН2000В−79А* |
±2,5 |
− |
− |
|||
|
ЛНПК2.840.201 |
ЕН2000В* |
– |
0 – 500 |
±8 |
− |
− |
|
|
ЛНПК2.840.201А |
ЕН2000ВА* |
±2,5 |
− |
− |
|||
|
ЛНПК2.840.201-01 |
ЕН2000В–01* |
– |
0 – 1000 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-01А |
ЕН2000В–01А* |
±2,5 |
− |
− |
|||
|
ЛНПК2.840.201-02 |
ЕН2000В–02* |
0 – 0,2 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-02А |
ЕН2000В–02А* |
±2 |
− |
− |
|||
|
ЛНПК2.840.201-03 |
ЕН2000В–03* |
0 – 0,5 |
– |
±4 |
− |
− |
|
|
ЛНПК2.840.201-03А |
ЕН2000В–03А* |
±2 |
− |
− |
|||
|
ЛНПК2.840.201-04 |
ЕН2000В–04 |
0 – 1 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-05 |
ЕН2000В–05 |
0 – 2 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-06 |
ЕН2000В–06 |
0 – 5 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-07 |
ЕН2000В–07 |
0 – 10 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-08 |
ЕН2000В–08 |
0 – 20 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-47 |
ЕН2000В–47 |
0 – 30 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-48 |
ЕН2000В–48 |
0 – 40 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-09 |
ЕН2000В–09 |
0 – 50 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-10 |
ЕН2000В–10 |
0 – 100 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-80 |
ЕН2000В–80* |
Оксид углерода (СО)
|
− |
0 − 10 |
±12 |
− |
− |
|
ЛНПК2.840.201-81 |
ЕН2000В–81* |
− |
0 − 25 |
±10 |
− |
− |
|
|
ЛНПК2.840.201-82 |
ЕН2000В–82* |
– |
0 − 50 |
±10 |
− |
− |
|
|
ЛНПК2.840.201-83 |
ЕН2000В–83* |
– |
0 − 100 |
±10 |
− |
− |
|
|
ЛНПК2.840.201-49 |
ЕН2000В–49* |
– |
0 – 200 |
±2,5 |
− |
− |
|
|
ЛНПК2.840.201-11 |
ЕН2000В–11* |
– |
0 – 500 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-12 |
ЕН2000В–12* |
– |
0 – 1000 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-13 |
ЕН2000В–13* |
0 – 0,2 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-13А |
ЕН2000В–13А* |
±2,5 |
− |
− |
|||
|
ЛНПК2.840.201-14 |
ЕН2000В–14* |
0 – 0,5 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-14А |
ЕН2000В–14А* |
±2 |
− |
− |
|||
|
ЛНПК2.840.201-15 |
ЕН2000В–15 |
0 – 1 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-16 |
ЕН2000В–16 |
0 – 2 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-17 |
ЕН2000В–17 |
0 – 5 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-18 |
ЕН2000В–18 |
0 – 10 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-19 |
ЕН2000В–19 |
0 – 20 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-50 |
ЕН2000В–50 |
0 – 30 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-51 |
ЕН2000В–51 |
0 – 40 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-20 |
ЕН2000В–20 |
0 – 50 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-21 |
ЕН2000В–21 |
0 – 100 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-84 |
ЕН2000В–84* |
Метан (СН4) |
− |
0 − 50 |
±15 |
− |
− |
|
ЛНПК2.840.201-85 |
ЕН2000В–85* |
− |
0 − 100 |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-86 |
ЕН2000В–86* |
− |
0 − 200 |
±6 |
− |
− |
|
|
ЛНПК2.840.201-52 |
ЕН2000В–52* |
– |
0 – 500 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-22 |
ЕН2000В–22* |
– |
0 – 1000 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-23 |
ЕН2000В–23 |
0 – 1 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-24 |
ЕН2000В–24 |
0 – 2 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-25 |
ЕН2000В–25 |
0 – 5 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-26 |
ЕН2000В–26 |
0 – 10 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-27 |
ЕН2000В–27 |
0 – 20 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-28 |
ЕН2000В–28 |
0 – 50 |
– |
±2 |
− |
− |
|
|
ЛНПК2.840.201-87 |
ЕН2000В–87 |
0 − 100 |
− |
±2 |
− |
− |
|
|
ЛНПК2.840.201-88 |
ЕН2000В–88* |
Ацетилен (С2Н2) |
− |
0 − 100 |
±20 |
− |
− |
|
ЛНПК2.840.201-89 |
ЕН2000В–89* |
− |
0 − 200 |
±20 |
− |
− |
|
|
ЛНПК2.840.201-90 |
ЕН2000В–90* |
− |
0 − 500 |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-91 |
ЕН2000В–91* |
− |
0 − 1000 |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-92 |
ЕН2000В–92 |
0 − 1 |
− |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-93 |
ЕН2000В–93 |
0 − 5 |
− |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-29 |
ЕН2000В–29 |
0 – 10 |
– |
±7 |
− |
− |
|
|
ЛНПК2.840.201-30 |
ЕН2000В–30 |
0 – 20 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-94 |
ЕН2000В–94* |
Диоксид серы (SO2) |
– |
0 − 25 |
±18 |
− |
− |
|
ЛНПК2.840.201-95 |
ЕН2000В–95* |
– |
0 − 50 |
±10 |
− |
− |
|
|
ЛНПК2.840.201-96 |
ЕН2000В–96* |
– |
0 − 100 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-54 |
ЕН2000В–54* |
– |
0 – 200 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-31 |
ЕН2000В–31* |
– |
0 – 500 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-32 |
ЕН2000В–32* |
– |
0 – 1000 |
±4 |
− |
− |
|
|
ЛНПК2.840.201-33 |
ЕН2000В–33* |
0 – 0,2 |
– |
±4 |
− |
− |
|
|
ЛНПК2.840.201-34 |
ЕН2000В–34* |
0 – 0,5 |
– |
±4 |
− |
− |
|
|
ЛНПК2.840.201-35 |
ЕН2000В–35 |
0 – 1 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-36 |
ЕН2000В–36 |
0 – 2 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-37 |
ЕН2000В–37 |
0 – 5 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-38 |
ЕН2000В–38 |
0 – 10 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-39 |
ЕН2000В–39 |
0 – 20 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-98А |
ЕН2000В–98А* |
Аммиак (NH3) |
− |
0 − 100 |
±5 |
− |
− |
|
ЛНПК2.840.201-99А |
ЕН2000В–99А* |
− |
0 − 200 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-100А |
ЕН2000В–100А* |
− |
0 − 500 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-101А |
ЕН2000В–101А* |
− |
0 − 1000 |
±5 |
− |
− |
|
|
ЛНПК2.840.201-102А |
ЕН2000В–102А* |
0 − 0,2 |
− |
±5 |
− |
− |
|
|
ЛНПК2.840.201-103А |
ЕН2000В–103А* |
0 − 0,5 |
− |
±5 |
− |
− |
|
|
ЛНПК2.840.201-40 |
ЕН2000В–40 |
0 – 1 |
– |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-41 |
ЕН2000В–41 |
0 – 2 |
– |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-42 |
ЕН2000В–42 |
0 – 5 |
– |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-43 |
ЕН2000В–43 |
0 – 10 |
– |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-44 |
ЕН2000В–44 |
0 – 15 |
– |
±8 |
− |
− |
|
|
ЛНПК2.840.201-45 |
ЕН2000В–45 |
0 – 25 |
– |
±8 |
− |
− |
|
|
ЛНПК2.840.201-46 |
ЕН2000В–46 |
0 – 50 |
– |
±8 |
− |
− |
|
|
ЛНПК2.840.201-53 |
ЕН2000В–53* |
Гексафторид cеры (SF6) |
0 − 0,2 в диапазоне концентраций: (0 − 0,04) (0,04 − 0,2) |
– − |
− − |
±50 − |
− ±8 |
|
ЛНПК2.840.201-104 |
ЕН2000В–104* |
Оксид азота (NO) |
− |
0 − 100 |
±10 |
− |
− |
|
ЛНПК2.840.201-104А |
ЕН2000В–104А* |
±5 |
− |
− |
|||
|
ЛНПК2.840.201-105 |
ЕН2000В–105* |
− |
0 − 200 |
±10 |
− |
− |
|
|
ЛНПК2.840.201-105А |
ЕН2000В–105А* |
±5 |
− |
− |
|||
|
ЛНПК2.840.201-106 |
ЕН2000В–106* |
− |
0 − 500 |
±10 |
− |
− |
|
|
ЛНПК2.840.201-106А |
ЕН2000В–106А* |
±5 |
− |
− |
|||
|
ЛНПК2.840.201-55 |
ЕН2000В–55* |
– |
0 – 1000 |
±10 |
− |
− |
|
|
ЛНПК2.840.201-55А |
ЕН2000В–55А* |
±5 |
− |
− |
|||
|
ЛНПК2.840.201-56 |
ЕН2000В–56* |
0 – 0,2 |
– |
±10 |
− |
− |
|
|
ЛНПК2.840.201-56А |
ЕН2000В–56А* |
±5 |
− |
− |
|||
|
ЛНПК2.840.201-57 |
ЕН2000В–57* |
0 – 0,5 |
– |
±10 |
− |
− |
|
|
ЛНПК2.840.201-57А |
ЕН2000В–57А* |
|
|
±5 |
− |
− |
|
|
ЛНПК2.840.201-58 |
ЕН2000В–58 |
0 – 1 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-59 |
ЕН2000В–59 |
0 – 2 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-60 |
ЕН2000В–60 |
0 – 5 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-61 |
ЕН2000В–61 |
0 – 10 |
– |
±5 |
− |
− |
|
|
ЛНПК2.840.201-62 |
ЕН2000В–62 |
0 – 20 |
– |
±2,5 |
− |
− |
|
|
ЛНПК2.840.201-107 |
ЕН2000В–107* |
Закись азота (N2O) |
− |
0 − 100 |
±8 |
− |
− |
|
ЛНПК2.840.201-108 |
ЕН2000В–108* |
− |
0 − 200 |
±8 |
− |
− |
|
|
ЛНПК2.840.201-63 |
ЕН2000В–63* |
– |
0 – 500 |
±8 |
− |
− |
|
|
ЛНПК2.840.201-64 |
ЕН2000В–64* |
– |
0 – 1000 |
±8 |
− |
− |
|
|
ЛНПК2.840.201-65 |
ЕН2000В–65* |
0 – 0,2 |
– |
±20 |
− |
− |
|
|
ЛНПК2.840.201-65А |
ЕН2000В–65А* |
±8 |
− |
− |
|||
|
ЛНПК2.840.201-66 |
ЕН2000В–66* |
0 – 0,5 |
– |
±20 |
− |
− |
|
|
ЛНПК2.840.201-66А |
ЕН2000В–66А* |
±8 |
− |
− |
|||
|
ЛНПК2.840.201-67 |
ЕН2000В–67 |
0 – 1 |
– |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-67 |
ЕН2000В–67А |
±8 |
− |
− |
|||
|
ЛНПК2.840.201-68 |
ЕН2000В–68 |
0 – 2 |
– |
±12 |
− |
− |
|
|
ЛНПК2.840.201-68А |
ЕН2000В–68А |
±8 |
− |
− |
|||
|
ЛНПК2.840.201-69 |
ЕН2000В–69 |
0 – 5 |
– |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-69А |
ЕН2000В–69А |
±8 |
− |
− |
|||
|
ЛНПК2.840.201-70 |
ЕН2000В–70 |
0 – 10 |
– |
±12,5 |
− |
− |
|
|
ЛНПК2.840.201-109 |
ЕН2000В–109 |
Сероводород (Н2S) |
0 − 1 |
– |
±10 |
− |
− |
|
ЛНПК2.840.201-110 |
ЕН2000В–110 |
0 – 2 |
– |
±10 |
− |
− |
|
|
ЛНПК2.840.201-111 |
ЕН2000В–111 |
Метилмеркаптан (СН3SH) |
0 − 2 |
– |
±8 |
− |
− |
|
ЛНПК2.840.201-112 |
ЕН2000В–112 |
0 – 5 |
– |
±8 |
− |
− |
|
