Сигнализатор потока жидкости MECH “ZSJYS” сертифицирован по ТР ЕАЭС 043/2017.
СПЖ лопастного типа применяется для работы в спринклерных установках водяного пожаротушения в качестве сигнального устройства и предназначен для преобразования определенного расхода жидкости в трубопроводе в логический командный импульс с выдачей сигналов о своем срабатывании в систему сигнализации или непосредственно запускающий пожарный насос и другое электрическое оборудование, также может отображать зону возникновения пожара. СПЖ не предназначен для установки на медных и полипропиленовых трубах. Ввиду высокой пластичности меди и полипропилена возможно возникновение деформации места установки и заклинивания лопасти сигнализатора.СПЖ не предназначен для установки и применения во взрывоопасных средах.СПЖ соответствует климатическому исполнению. О категории размещения 4 по ГОСТ 15150-69, с нижним пределом значения температуры плюс 4°С. Пример условного обозначения по ГОСТ Р 51052-2002: Сигнализатор потока жидкости СПЖ, с проходом условным диаметром 50 (65, 80, 100, 125, 150, 200) мм, расходом жидкости, при котором происходит срабатывание-0,63 дм³/с, давлением максимальным рабочим 1,6 МПа, двумя контактными группами (2), универсальным рабочим положение на трубопроводе (У), накладным типом соединения (Н), климатического исполнения 0, категории размещения 4, модели «ZSJZYS»: Сигнализатор потока жидкости СПЖ-80 (65, 80, 100, 125, 150, 200)-0,63/1,6(2)-УН.О4-«ZSJZYS»ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
| Давление гидравлическое максимальное, МПа, не менее | 1,6 |
| Время задержки срабатывания с установкой интервала срабатывания с, не более | 0-90 |
| Максимальная скорость потока, м/с, не более | 5,5 |
| Минимальный поток, необходимый для инициации, л/мин | 15-38 |
| Температура эксплуатации, °С | От +4,5 до + 49 |
| Защитное крепление крышки | Антивандальные винты |
| Переключатель | 2-а однополюсных переключателя SPDT (форма С) на два направления |
| Номинальный ток: – при 125/250 В переменного тока, А, – при 24/30 В постоянного тока, A | 53 |
| Гидравлические потери давления, МПа, не более | 0,02 |
| Минимальный расход жидкости для срабатывания, дм³/с, не более | 0,63 |
| Ресурс срабатывания, циклов, не менее | 500 |
| Вероятность безотказной работы в дежурном режиме за время работы не менее 2000 ч., не менее | 0,99 |
| Назначенный срок службы, лет | 10 |
| Тип соединения | накладной |

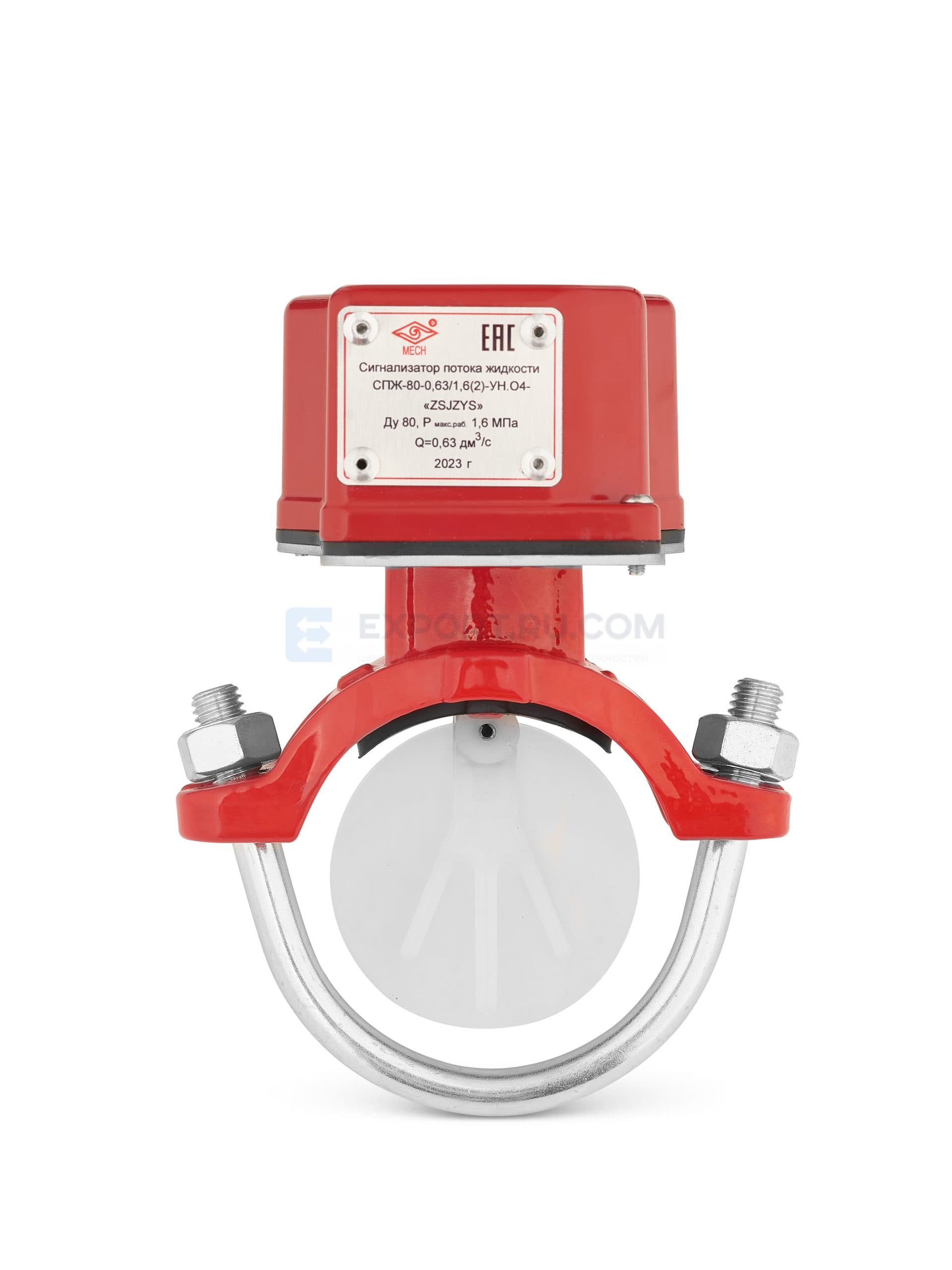

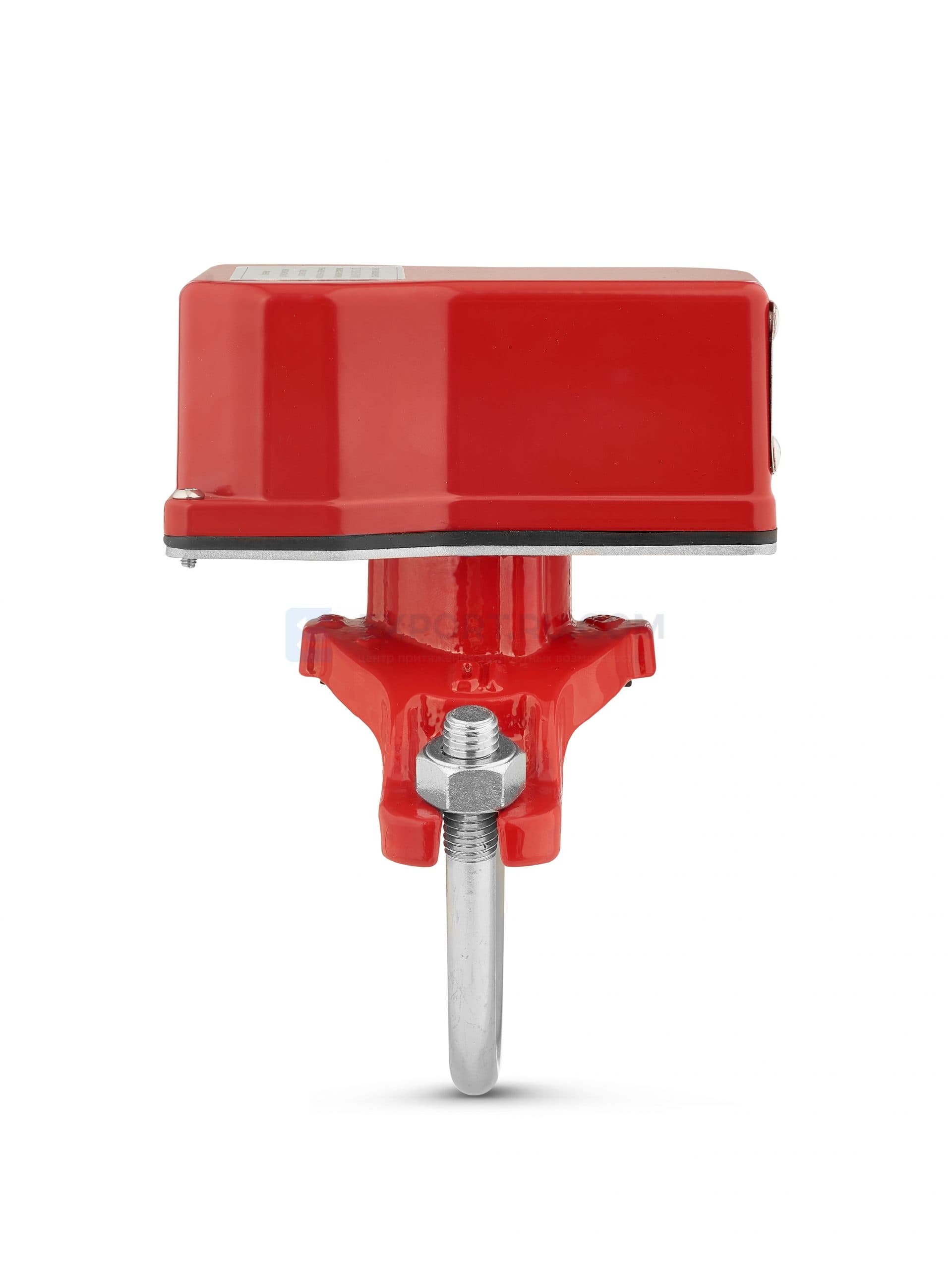

Устройство, внешний вид , с указанием основных размеров СПЖ
|
Спецификация материалов |
|
| Деталь | Материал |
| 1 Крышка | ASTM B85-96 383.0E |
| 2 Уплотнительный элемент | EPDM |
| 3 Пружина | Сталь нержавеющая SS304 |
| 4 Устройство замедления срабатывания | PC GV3410R |
| 5 Сборка штока | Сталь нержавеющая SS304+NBR |
| 6 Шток | POM 500P |
| 7 Сборка выключателей | PC GV3410R |
| 8 Клеммная коробка | ASTM B85-96 383.0E |
| 9 Уплотнение клеммной коробки | NBR |
| 10 Корпус | ASTM A536,65-45-12 |
| 11 Лопасть | РЕ |
| 12 Монтажная скоба | Оцинкованная сталь |
| 13 Гайки | Оцинкованная сталь |
| ДУ/дюйм | Размеры в мм | |||||||
| ДУ | Дюйм | R | A±1.5 | B | C±1.5 | D | E±3 | Масса, кг |
| 50 | 2 | 60.3 | 116 | 100 | 63 | 140 | 83.5 | 1,7 |
| 65 | 2 1/2 | 76.1 | 122 | 100 | 63 | 140 | 83.5 | 1,7 |
| 80 | 3 | 88.9 | 145 | 100 | 63 | 140 | 94 | 2,2 |
| 100 | 4 | 114.3 | 185 | 100 | 63 | 140 | 94.5 | 2,4 |
| 125 | 5 | 139.7 | 212 | 100 | 63 | 140 | 94.5 | 2,6 |
| 150 | 6 | 165.1 | 254 | 100 | 63 | 140 | 95 | 2,6 |
| 200 | 8 | 219.1 | 298 | 100 | 63 | 140 | 95 | 3,2 |
*Предельное отклонение габаритных размеров и массы ± 5 %
